智能雙回路串級PID調節控制儀

產品名稱：智能雙回路串級PID調節控制儀
產品編號：14208-900
產品型號：1
更新時間：2010.11.16
瀏覽次數：
更多產品圖片：

產品詳細介紹：
WP-KS805系列智能雙回路串級PID調節控制儀 采用xj****的微處理器進行智能控制。具有多種輸入信號切換功能和雙屏數碼+雙光柱顯示型式?？蛇x擇RS232、RS485串行通訊接口，并可實現多機通訊?？蛇m用于眾多行業高精度的調節控制系統。輸入、輸出間均采用光電隔離，具有良好的抗干擾性和穩定性。
    WP-KS805系列雙回路串級智能PID調節控制儀,具有5個模擬輸入(IN1-IN5)2個模擬輸出(OUT1、OUT2），一個開關量輸入DI，2個開關量輸出和豐富的控制算法，適用于鍋爐汽包水位三沖量控制或兩沖量控制并可帶汽包水位壓力補償功能適用于一般工業過程中溫度、壓力、液位、流量等各種過程參數的串級控制，前饋控制、雙路控制等，并可帶后備操作器，與后備控制器配套實現手動/自動無擾切換。
 產品外形
外形尺寸：80×160×152mm
開孔尺寸：76×152mm
 主要技術參數
輸入信號

·電阻：IN1、IN2支持多種規格熱電阻,如Pt100、Pt100.1、Cu50、Cu100。
·電偶：IN1、IN2支持多種規格熱電偶，如B、S、K、E、J、T、WRe。
·電流：IN1、IN2、IN3、IN4、IN5支持0～10mA、4～20mA(輸入電阻≤250Ω)
·電壓：IN1、IN2 、IN3、IN4、 IN5支持0～5V、1～5V（輸入阻抗≥250KΩ）
·一個開關量信號：DI輸入只接收干觸點信號，用于接收后備操作器的手動狀態信號，與模擬輸入IN3配合實現后備操作器手/自動無擾切換。
·冷端補償范圍：0～50℃

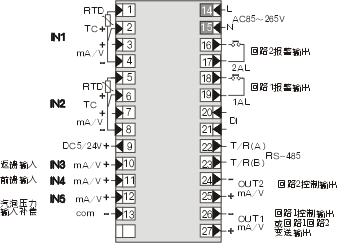

 產品接線圖
 智能雙回路串級PID調節控制儀表接線圖

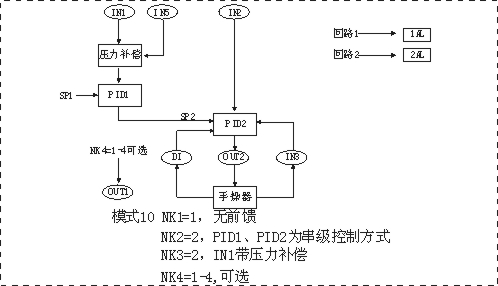

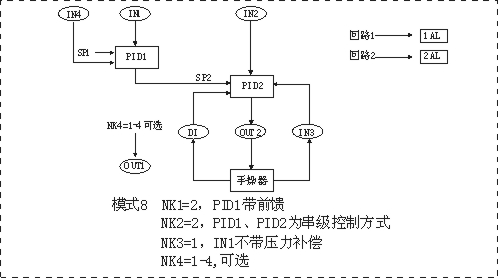

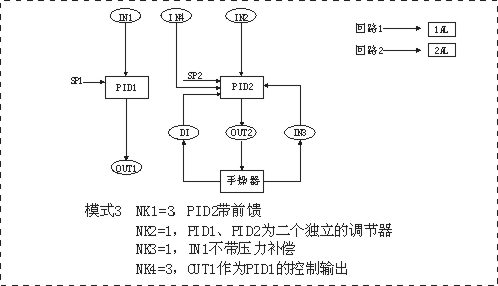

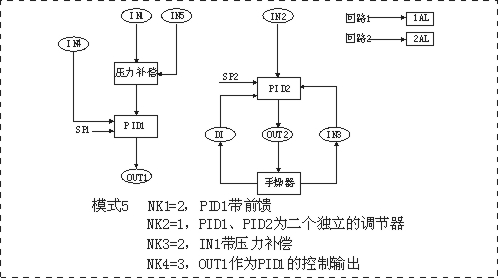

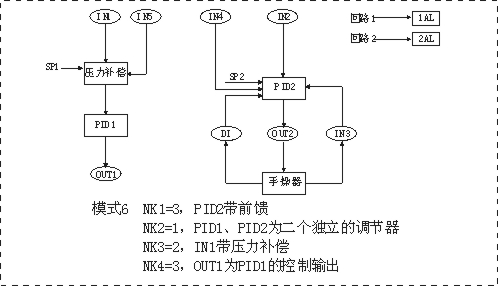

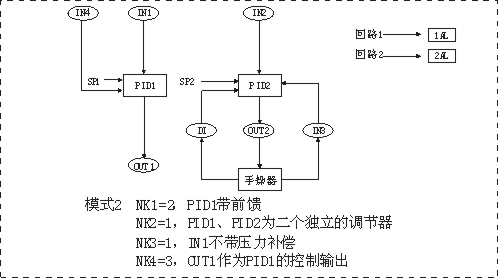

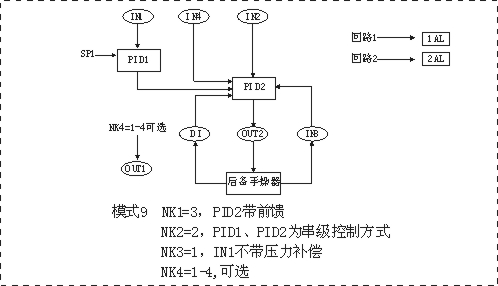

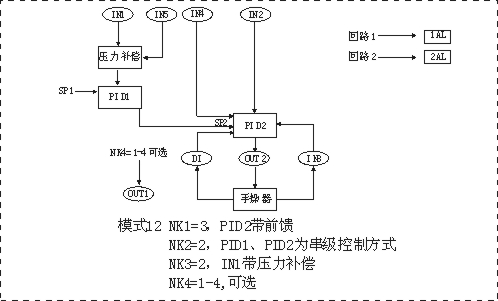

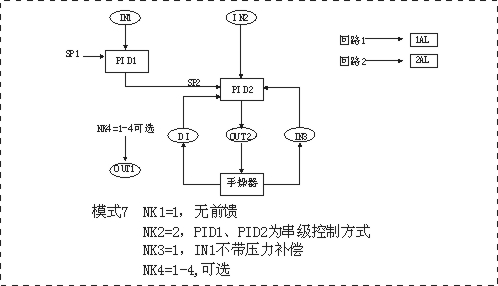

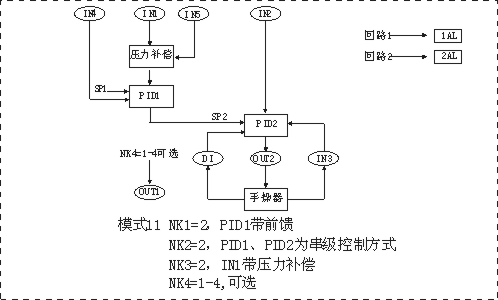

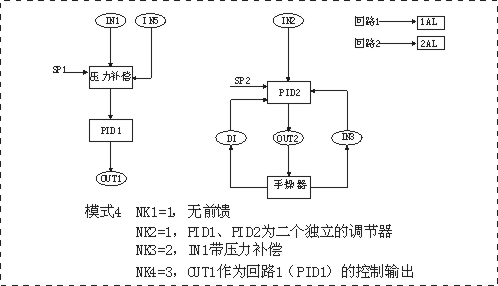

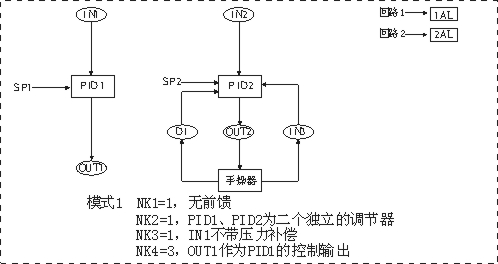

工作模式











型譜表
型  號
   說   明
WP-
-□
□
□
-□□
□□
-□
-□

通訊方式
0
              無通訊
2
              RS232隔離通訊接口
8
              RS485隔離通訊接口
控制輸出
OUT2

2
            (4～20)mA控制輸出
3
            (0～10)mA控制輸出
4
            (1～5)V控制輸出
5
            (0～5)V控制輸出
變送輸出或
控制輸出
OUT1

2
          (4～20)mA輔助變送輸出或控制輸出
3
          (0～10)mA輔助變送輸出或控制輸出
4
          (1～5)V輔助變送輸出或控制輸出
5
          (0～5)V輔助變送輸出或控制輸出
輸入類型
IN1、IN2

03
        適配熱電偶
08
        適配熱電阻
12
        適配(4～20)mA輸入
13
        適配(0～10)mA輸入
14
        適配(1～5)V輸入
15
        適配(0～5)V輸入
23
        全切換分度號輸入
輸入類型
IN3、IN4、
IN5

12
      適配(4～20)mA輸入
13
      適配(0～10)mA輸入
14
      適配(1～5)V輸入
15
      適配(0～5)V輸入
饋電輸出

P
    DC5/24V饋電輸出(無饋電輸出可省略)
供電方式

T
  AC（90～265）V開關電源供電

  ★注1：IN3、IN4、IN5為0～10mA/(4～20)mA/0～5V/(1～5)V輸入通用，出廠默認設置為(4～20)mA。
    選型舉例：WP-KS805-022-0312-P-T
