WP6220/6250系列熱電偶溫度變送器

產品名稱：WP6220/6250系列熱電偶溫度變送器
產品編號：1604-333
產品型號：WP6220/6250
更新時間：2010.11.16
瀏覽次數：
更多產品圖片：

產品詳細介紹：
 WP6220/6250系列熱電偶溫度變送器是一種模塊化結構導軌式儀表 ，它將熱電偶的變化轉換為與溫度成線性關系的（4~20）mA DC或(1~5）V Dc隔離信號輸出。
 產品外形
儀表外形尺寸：114.5×99×22.5(高×寬×深mm）
儀表安裝: 35mmDIN導軌式安裝
 產品特點

輸入信號：E、K、S、B、R、J、T、熱電偶
輸出信號: (4～20)mA DC或(1~5)V DC
負載電阻: (4～20)mA Dc輸出時≤500Ω
          (1～5)V Dc輸出時≥250kΩ
精 度: 0.5級
補償電阻: Cu50
冷端補償誤差: ≤1℃
共模干擾: 50Hz時＜5mV
響應時間: ＜1s
隔 離: 輸入、輸出、電源間相互隔離
電 源：24V DC±2V
功 耗：＜1.5W
環境溫度：0~50℃
相對溫度：＜90%（不結露）
絕緣電阻：電源、輸入、輸出端子間≥100MΩ
絕緣強度：電源、輸入、輸出端子間500V AC1分鐘不飛弧、不擊穿
重 量：約150g
維 護：在安裝配線狀態下，儀表可以更換

 功能示意圖

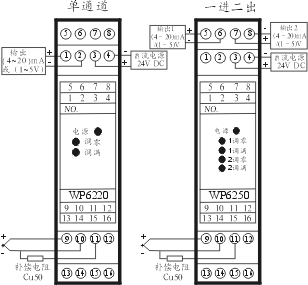

 儀表接線圖
 儀表選型
型號
分度號
 輸出信號 通道數 備注
WP6221 E (4~20)mA/(1~5)V DC 一進一出
出廠時輸出默認為(4~20)mA
如需(1~5)V訂
貨時請說明
WP6222 K (4~20)mA/(1~5)V DC
WP6223 S (4~20)mA/(1~5)V DC
WP6224 B (4~20)mA/(1~5)V DC
WP6225 R (4~20)mA/(1~5)V DC
WP6226 J (4~20)mA/(1~5)V DC
WP6227 T (4~20)mA/(1~5)V DC
WP6251 E (4~20)mA/(1~5)V DC 一進二出
出廠時輸出默認為(4~20)mA
如需(1~5)V訂
貨時請說明
WP6252 K (4~20)mA/(1~5)V DC
WP6253 S (4~20)mA/(1~5)V DC
WP6254 B (4~20)mA/(1~5)V DC
WP6255 R (4~20)mA/(1~5)V DC
WP6256 J (4~20)mA/(1~5)V DC
WP6257 T (4~20)mA/(1~5)V DC

分度號 量程范圍℃
E 0~1000
K 0~1300
S 0~1600
B 400~1800
R 0~1600
T -200~+300
J 0~600

注：訂貨時須***注明量程范圍 (范圍內可任意選擇)。

訂貨指南:
用戶需要熱電偶K型溫度變送器溫度范圍0~800℃，
訂貨型號：WP6222（K 0~800℃）
