智能化高性能數字調節儀

產品名稱：智能化高性能數字調節儀
產品編號：142330-358
產品型號：5
更新時間：2010.11.16
瀏覽次數：
更多產品圖片：

產品詳細介紹：
智能化高性能數字調節儀 具有微處理功能的WP220系列產品,是ISO9001認證、集高性能、低價格、操作簡便等特點于一體的實用型調節器。除了采用自整定功能，手/自動無擾切換外，還具備超前的自適應功能，另外還有雙向PID調節功能及測量回路斷線報警功能。在傳感器斷線時,調節器輸出能自動切到預置輸出,防止由于溫度急劇下降可能造成的設備損壞。該系列產品可廣泛應用于加熱爐、工業窖爐、半導體爐、反應釜精密溫度控制、鍋爐熱處理：石油化工、輕工機械等溫度控制及過程控制系統領域。
 主要技術參數
輸入信號

 模擬量 ·熱電偶：標準熱電偶 — B、S、K、E、R、J、T等 ·鉑電阻：Pt100
       ·電　流：0～20mA、4mA～20mA ·電　壓： 0～5V、1V～5V

輸出信號
模擬量輸出   ·DC 4mA～20mA ，(負載電阻≤500Ω)
繼電器輸出   ·***大AC250V，3A/1A接點（阻性負載時）
電壓輸出     ·SSR驅動，DC12V，負載電阻800Ω以上
控制輸出1    ·比例度：0.1～999.9或0.01～99.99 ·積分時間：0～3600秒
(加熱/冷卻)  ·微分時間：0～3600秒 ·控制周期：1～120秒
            ·遲滯幅：0.1～100.0%或0.01～10.00%
控制輸出2    ·比例度：主控制比例度0～1000%
(加熱/冷卻)  ·控制周期：1～120秒
            ·死區/重疊：-100.0～100.0或-10.0～10.0
            ·滯后幅：0.1～100.0%或0.01～10.00%
特性
測量精度     ·±0.5%FS±1字
分 辨 率     ·1℃（0F）、0.1℃（“R”及“S”除外） 在參數畫面上選擇
顯示方式     ·7線段LED數字表示4位×2
控制/報警    ·報警1：第一報警AL1 ***大AC250V，3A/1A接點（阻性負載時）
             ·報警2：①第二報警AL2***大AC250V，3A/1A接點(阻性負載時)
                     ②加熱器斷線報警:選擇CT功能時,也適用于三相電
                      源(電流輸出的場合不可以）
通訊功能     ·通訊接口：RS485通訊(MODBUS通訊協議)
             ·變送輸出：DC（4～20）mA或DC（1～5）V
             ·外給定切換：外接開關輸入
 產品外形

外形：48×96×115mm
開孔尺寸：45×92mm
外形：96×96×115mm
開孔尺寸：92×92mm

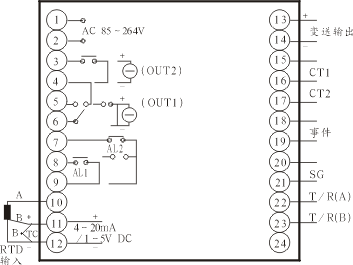

 產品接線圖
 48×96儀表接線圖
 96×96儀表接線圖



型譜表

型　　　　　號

說　　　　　明

WP-
□□□
□
□
□
□
□□□



外形特征
224
             48（W）×48（H）mm（暫不提供）
225
             48（W）×96（H）mm
227
             72（W）×72（H）mm（暫不提供）
229
  96（W）×96（H）mm
輸入信號
C
           熱電偶（E,J,K,B,R,S,T）
R
           鉑電阻PT100
V
           電壓DC1～5V DC
A
         電流4～20mA DC
第一輸出(加熱)
帶第一報警ALM1
A
         電流4～20mA DC
M
         繼電器
V
         SSR驅動電壓脈沖輸出:DC12V
選擇1
第二輸出(冷卻)
N
       無
A
       電流4～20mA(注:wp224不能選擇電流輸出)
M
       繼電器（注：WP224選擇第二報警時不能選擇此功能）
V
       SSR驅動電壓脈沖輸出:DC12V
選擇2
0
     無
1
     第二報警(AL2)（注：WP224選擇第二報警輸出繼電器時，不能選擇此功能）
2
     加熱器繼線報警(HB)（注：在選擇第二報警輸出功能后，不能選擇此功能）
3
   　AL2+HB（注：在選擇第二報警輸出功能后，不能選擇此功能）
選擇3
NNN
   無
CNN
   MODBUS通訊
NEN
   事件輸入
NNA
   傳送輸出4～20mA DC
NNV
   傳送輸出1～5V DC
  *除通信和傳送輸出不能同時選擇外，其它所有組合都可以
選型舉例：WP-P805-010-08-HL；WP-P905-820-12-HL-P-T
