簡易操作器

產品名稱：簡易操作器
產品編號：142644-712
產品型號：0
更新時間：2010.11.16
瀏覽次數：
更多產品圖片：

產品詳細介紹：
   簡易操作器 可不外接信號或接一路測量信號, 即可通過按鍵操作直接控制操作信號輸出, 適用于各種閥門等的手動定位控制，顯示屏顯示測量值或輸出百分比，用戶可設。
 主要技術參數
※操作信號輸出模擬量正、反作用可設定。
※操作信號輸出正轉、反轉開關量，上、下限幅可設定。
※具有wn****分度號輸入的位式控制表所有特點。
※可帶RS485/RS232隔離通訊接口。
 產品外形



外形：48×48×115mm
開孔尺寸：45×45mm
外形：96×48×115mm
開孔尺寸：92×45mm
外形：48×96×115mm
開孔尺寸：45×92mm
外形：72×72×115mm
開孔尺寸：68×68mm






外形：96×96×115mm
開孔尺寸：92×92mm
外形：160×80×115mm
開孔尺寸：152×76mm
外形：80×160×115mm
開孔尺寸：76×152mm
外形：80×160×115mm
開孔尺寸：76×152mm
 產品接線圖

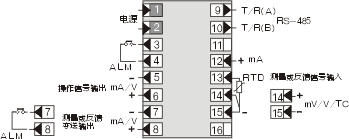

 操作信號輸出為模擬量操作器接線圖

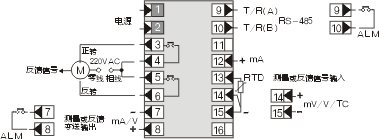

 操作信號輸出為開關量操作器接線圖
 72×72操作信號輸出為模擬量操作器接線圖

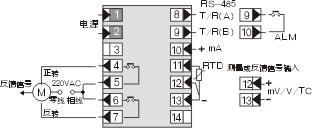

 72×72操作信號輸出為開關量操作器接線圖
 正反轉控制信號為雙向可控硅輸出接線圖
 正反轉控制信號為SSR固態繼電器接線圖
型譜表
型  號
   說   明
WP-
□□
□
□□
-□
□
□
-□
-□
□
□

外形特征
C
                    橫式單屏數碼顯示 屏幕顯示測量值或輸出百分比
S
                    豎式單屏數碼顯示
D
                    橫式雙屏數碼顯示 上屏默認顯示測量值
下屏默認顯示輸出百分比
DS
                    豎式雙屏數碼顯示
T
                    豎式單屏單光柱顯示 屏幕默認顯示測量值
光柱默認顯示輸出百分比
TX
                    橫式單屏單光柱顯示
外形尺寸

4
                  96×48mm橫式 48×96mm豎式
7
                  72×72mm
8
                  160X80mm(橫式)  80X160mm（豎式）
9
                  96X96mm（方式）
控制作用

45
                簡易操作器
通訊方式

0
              無通訊接口
2
              RS-232C通訊接口
8
              RS-485通訊接口
操作信號
輸出類型

1
            繼電器正反轉控制輸出(D型)
2
            (4～20)mA輸出(Q型)
3
            (0～10)mA輸出(Q型)
4
            (1～5)V輸出(Q型)
5
            (0～5)V輸出(Q型)
6
            可控硅正反轉過零控制輸出
7
            固態繼電器正反轉控制信號輸出
變送輸出

0
          無變送輸出
2
          (4～20)mA輸出
3
          (0～10)mA輸出
4
          (1～5)V輸出
5
          (0～5)V輸出
輸入類型

□
        參見“輸入類型表”（無輸入信號的操作器只有單屏顯示輸出百分比,代碼為24）
第一報警方式

N
      無報警（可省略）
H
      上限報警
L
      下限報警
第二報警方式

N
    無報警（可省略）
H
    上限報警
L
    下限報警
供電方式
      AC220V線性電源（可省略）
T
  AC（90～265）V開關電源供電
W
  DC24V供電
