8系列精小型壓力變送器

產品名稱：8系列精小型壓力變送器
產品編號：144430-353
產品型號：8
更新時間：2010.11.16
瀏覽次數：
更多產品圖片：

產品詳細介紹：

WIDE PLUS-8系列精小型壓力變送器以其優良的可靠性，廣泛的適用性,產品的靈活性和多樣性，廣泛應用于航空、航天、石油、化工、冶金、電力、水利等工業過程現場壓力測量和控制。

產品外形

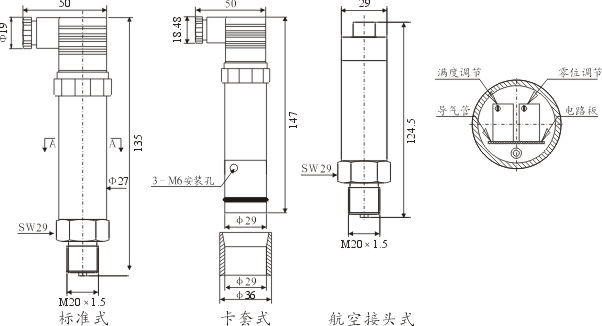

接插件連接式外形結構和安裝尺寸

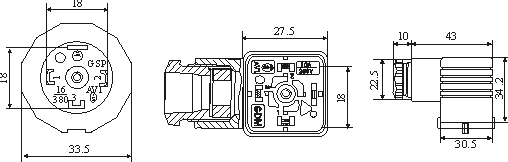

接插件外形及排列

赫絲曼接頭連接式插腳定義

航空插頭連接式接線定義

插腳	二線
1	電源正：+
2	電源負：－
3	空

導線	二線
紅色導線	電源正：+
藍色導線	電源負：－
屏蔽導線	空

產品特點

·量程覆蓋范圍寬。
·全不銹鋼結構，壓力接口形式多樣，具有齊平膜片、鉭膜片等多
種形式。防護等級IP65。
·輸出信號形式多樣，現場可調校，現場可顯示。
·反極性保護和瞬間過電流過跨壓保護，符合EMI防護要求。
·防爆型產品符合GB3836.4標準的ExiaⅡCT6要求，防爆合格證號
CNEX03.823。

技術參數

測量范圍 -0.1～0—0.01～60MPa
過載      1.5倍滿量程壓力
壓力類型表壓或絕壓或密封參考壓力
精確度典型：±0.25%FS； ***大：±0.5%FS（包括非線性、
           遲滯和重復性）
長期穩定性典型：±0.1%FS； ***大：±0.2%FS
零點溫度漂移 0.03%FS/℃(≤100KPa)； 0.02%FS/℃(＞100KPa)
滿度溫度漂移 0.03%FS/℃(≤100KPa)； 0.02%FS/℃(＞100KPa)
允許溫度 ·正常工作溫度 -20～70℃
           ·膜片 -20℃～80℃(短時可達130℃)
       ·貯存溫度 -20℃～80℃
           ·高低溫型 -65℃～150℃ 10℃～200℃ 10℃～350℃
供電電源    (12.5～36)V DC
輸出信號    (4～20)mA DC
傳輸方式    二線
外殼防護    電纜線和接插件連接均為IP65
電氣連接    進口防爆插頭座或電纜1.5米
殼體       不銹鋼 1Cr18Ni9Ti    O型圈：氟橡膠、丁腈橡膠
膜片       不銹鋼 316L

工作原理

該產品采用帶不銹鋼隔離膜片的OEM壓力傳感器作為信號測量元件、并經過計算機自動測試，用激光調阻工藝進行了寬溫度范圍的零點和靈敏度溫度補償。放大電路位于不銹鋼殼體內，將傳感器信號轉換為標準輸出信號。整個產品經過了元器件、成品的嚴格測試及老化篩選，性能穩定可靠。

負載特性

型譜表

型　　　　　號

說　　　　　明

WIDEPLUS-8

□

□□

□

-□

膜片材料

擴散硅
（注1）

A1：標準型

A2：超穩定型

A3：清潔型

A4：防腐型

藍寶石
（注2）

B1：（-65~150℃）

B2：（10~200℃）

B3：（10~350℃）

防爆等級

標準型（無防爆）

本安型ExiaII CT6(注3)

過程連接件材料

不銹鋼316L

不銹鋼304

不銹鋼1Gr18Ni9Ti

哈氏合金C

過程連接件方式

外螺紋G1/2（內孔φ10mm）

外螺紋M20 X 1.5（內孔φ3mm）

外螺紋G1/2（內孔φ3mm）

外螺紋G1/2-14NPT

　外螺紋M20 X 1.5（內孔φ10mm）

外套卡孔（量程≤1MPa）

特殊要求

密封件材料

　氟橡膠

丁腈橡膠

全密封焊接

信號輸出方式

（4～20）mA DC 二線制

（0～10）mA 或（1~5）V DC輸出（5V供電）三線制

顯示方式

無現場指示

LCD數字量程顯示（液晶）

LED數字量程顯示（數碼管）

LCD數字0~100%顯示

LED數字0~100%顯示

特殊要求

精度等級

表壓

絕壓

　密封表壓型(請?zhí)峁﹨⒖級毫χ担?/FONT>

測量范圍

□

見WIDEPLUS-8O精小型壓力變送器標準量程表

其它

表壓

絕壓

密封表壓型(請?zhí)峁﹨⒖級毫χ担?/FONT>

電氣連接方式

　航空插頭連接（不可帶表頭）

　赫斯曼接頭連接（注5）

選型舉型

WIDEPLUS-8AS1G1F2A5G17GJ

●注1:擴散硅標準型測量量程為:***小 0～10kPa,***大 0～35MPa ,擴散硅超穩定型測量量程為:***小
0～6kPa,***大0～60MPa。
●注2:藍寶石變送器過程連接方式導壓孔只能選Φ3。
●注3:本安型變送器不能帶表頭。
●注4:0.1級精度要選用超穩定型擴散硅膜片材料（A2）才能實現。
●注5:沒有特別指明默認為赫斯曼接頭電氣連接方式。

標準量程表

表壓代碼	絕壓	測量范圍	量程調節范圍	擴散硅或高低溫型過載	擴散硅	高低溫型
G01	×	0-4kPa	1.6kPa-5kPa	7.5kPa	×	√
G02	×	0-6kPa	4kPa-10kPa	15kPa	√	√
G03	×	0-10kPa	4kPa-20kPa	30kPa	√	√
G04	×	0-16kPa	6.4kPa-20kPa	30kPa	√	√
G05	A1	0-20kPa	8kPa-35kPa	55kPa	√	√
G06	A2	0-25kPa	10kPa-35kPa	55kPa	√	√
G07	A3	0-30kPa	12kPa-35kPa	55kPa	√	√
G08	A4	0-35kPa	14kPa-35kPa	55kPa	√	√
G09	A5	0-40kPa	16kPa-70kPa	105kPa	√	√
G10	A6	0-60kPa	24kPa-70kPa	105kPa	√	√
G11	A7	0-100kPa	40kPa-100kPa	300kPa	√	√
G12	A8	0-160kPa	64kPa-200kPa	300kPa	√	√
G13	A9	0-200kPa	80kPa-200kPa	300kPa	√	√
G14	A10	0-250kPa	100kPa-350kPa	525kPa	√	√
G15	A11	0-400kPa	160kPa-700kPa	1.05MPa	√	√
G16	A12	0-600kPa	240kPa-700kPa	1.05MPa	√	√
G17	A13	0-1.0MPa	0.4MPa-1.0MPa	1.5MPa	√	√
G18	A14	0-1.6MPa	0.64MPa-2.0MPa	3.0MPa	√	√
G19	A15	0-2.0MPa	0.8MPa-2.0MPa	3.0MPa	√	√
G20	A16	0-2.5MPa	1.0MPa-3.5MPa	5.25MPa	√	√
G21	A17	0-4.0MPa	1.6MPa-4.0MPa	10.5MPa	√	√
G22	A18	0-6.0MPa	2.4MPa-7.0MPa	10.5MPa	√	√
G23	A19	0-10MPa	4.0MPa-10MPa	15MPa	√	√
G24	A20	0-20MPa	8.0MPa-20MPa	30MPa	√	√
G25	A21	0-30MPa	12MPa-35MPa	45MPa	√	√
G26	A22	0-40MPa	16MPa-40MPa	60MPa	√	√
G27	A23	0-60MPa	24MPa-60MPa	90MPa	√	√
G28	×	-2kPa -2kPa	-1.6kPa-2.5kPa	×	×	√
G29	×	-5kPa -5kPa	-3kPa-5kPa	×	×	√
G30	×	-10kPa -10kPa	-6kPa-10kPa	30kPa	√	√
G31&, lt;
