K系列通用壓力變送器

產品名稱：K系列通用壓力變送器
產品編號：144549-387
產品型號：k
更新時間：2010.11.16
瀏覽次數：
更多產品圖片：

產品詳細介紹：
  WIDEPLUS-K系列通用壓力變送器 采用具有******xj****水平的傳感器,配合高精度電子元件，經嚴格的工藝過程裝配而成。它采用無中介液的干式壓力測量技術，充分發揮了傳感器的技術優勢，使WIDEPLUS-K系列通用壓力變送器具有優異的技術性能。它抗過載和抗沖擊能力強、溫度漂移小、穩定性高，具有很高的測量精度。
    WIDEPLUS-K系列通用壓力變送器 具有多型號、多量程,多種過程連接形式及材料?？蓮V泛用于石油、化工、電力、冶金、制藥、食品等許多工業領域,可適應工業各種場合及介質，是傳統壓力表及傳統壓力變送器的理想升級換代產品,是工業自動化領域理想的壓力測量儀表
 產品外形

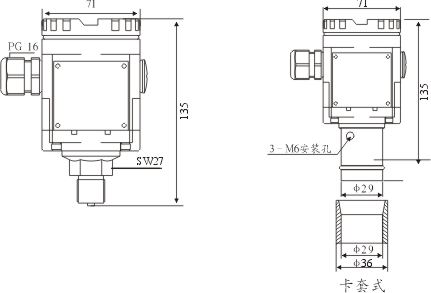

 外形尺寸

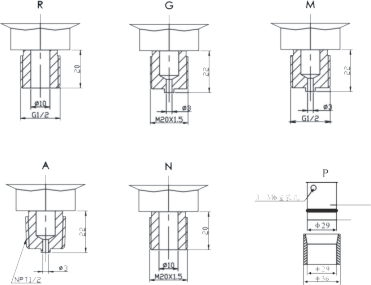

 過程連接
 產品特點
·量程覆蓋范圍寬。
·全不銹鋼結構，壓力接口形式多樣，具有齊平膜片、鉭膜片等多種形式。防護等級IP65。
·輸出信號形式多樣，現場可調校，現場可顯示。
·反極性保護和瞬間過電流過跨壓保護，符合EMI防護要求。
·防爆型產品符合GB3836.4標準的ExiaⅡCT6要求，防爆合格證號CNEX03.823。
·抗過載和抗沖擊能力強
·穩定性高: 每年優于0.1%滿量程
·抗干擾能力強：防水、防塵、防震、防爆、防腐
·適用性廣:產品具有多種型號，多種過程連接形式，多種過程連接材料，可適合于測量中的各種場合。
·安裝簡便:產品結構合理，體積小，重量輕，可直接任意位置安裝。
 技術參數
工作電壓　　(12.5～36)V DC
輸出信號　　(4～20)mA DC（模擬，二線制）
測量范圍　　相對壓力：***大0～60MPa 　　***小0～1.6kPa
　　　　　　******壓力：***大0～60MPa 　　***小0～20kPa
負相對壓力　-0.1MPa～1MPa
精　　度　　·精度等級：0.1級、0.2級、0.5級
　　　　　　·溫度影響： ±0.15%FS/10℃
　　　　　　·穩 定 性： 優于0.1%FS/年
　　　　　　·位置影響： 安裝位置不影響零點
允許溫度　　·正常工作溫度：-20℃～70℃
　　　　　　·膜片：-20℃～80℃(短時可達130℃)
　　　　　　·貯存溫度： -20℃～80℃
　　　　　　·高低溫型： -65℃～150℃
　　　　　　　　　　　　 10℃～200℃
　　　　　　　　　　　　 10℃～350℃
相對濕度　　0~98%RH
防爆等級　　本安型ExibⅡCT6或ExiaⅡCT6
防護等級　　Ip65與被測介質接觸部分的材料
　　　　　  ·過程連接件：不銹鋼316L /304/1Gr18Ni9Ti/哈氏合金C
　　　　　  ·密封件：氟橡膠/丁腈橡膠/聚四氟乙烯/全密封焊接
接線引出方式　可根據需要從任何一個出口引出,建議***小使用Ф10工業電纜作為引線,以便密
             封,引出接頭為通用電纜接頭PG16,不引線一端用端蓋封住。
調節范圍　　·零點調節范圍：±5% 　　　
            ·滿量程調節范圍：±20%
 工作原理
被測介質直接與傳感器的膜片相接觸，膜片受壓后會產生與介質壓力成正比的微小位移，電子線路可隨時檢測到這一位移量變化。把位移量換成相對應的標準工業測量信號，在一定過壓時，膜片會直接貼到堅固的基體上，過載壓力加大，也不會使膜片產生更大的變形，從而保證膜片不會因為過壓而損壞，所以傳感器有很強的抗沖擊及抗過載能力。
 負載特性
型譜表

型　　　　　號

說　　　　　明

WIDEPLUS-K

□
□
□
□
□□
□
□
□
□
□



膜片材料
A


擴散硅(注1)

   A1標準型
  A2超穩定型
  A3清潔型
  A4防腐型
B


藍寶石(注2)

   B1：（-65~150℃）
  B2：（10~200℃）
  B3：（10~350℃）
C
                     陶瓷電容(注1)
防爆等級

S
                   標準型（無防爆）
I
                   本安型ExibⅡCT6或ExiaⅡCT6（注3）
過程連接件材料
1
                 不銹鋼316
2
                 不銹鋼304
3
                 不銹鋼1Gr18Ni9Ti
4
                 哈氏合金C
過程連接件方式
R
               外螺紋G1/2（內孔φ10mm）
G
               外螺紋M20 X 1.5（內孔φ3mm）
M
               外螺紋G1/2（內孔φ3mm）
A
               外螺紋1/2-14NPT
N
             　外螺紋M20 X 1.5（內孔φ10mm）
P
               卡套式（量程≤1MPa）
Y
               特殊要求
密封件材料
1F
           　氟橡膠
2F
             丁腈橡膠
3F
             聚四氟乙烯(不適用于擴散硅)
4F
             全密封焊接(僅用于擴散硅)
信號輸出方式
2
          （4～20）mA DC 二線制
9
           特殊要求
顯示方式

A
         無現場指示
C
         LCD數字量程顯示（液晶）
D
         LED數字量程顯示（數碼管）
E
         LCD數字0~100%顯示
F
         LED數字0~100%顯示
Y
         特殊要求

精度等級

1
       0.1級(注4)
2
       0.2級
5


　0.5級

測量范圍

□
     見WIDEPLUS-K系列通用壓力變送器標準量程表
其它

G
   表壓
A

　絕壓

B
 　密封表壓型(請?zhí)峁﹨⒖級毫χ?
選型舉型
  WIDEPLUS-KA1S1G1F2A5G18G
●注1:擴散硅標準型測量量程為:***小0～10kPa,***大0～35MPa;衛生型測量量程為***小0~10kPa、***大0~1MPa ;擴散硅超穩定型測量量程為:***小 0～6kPa,***大 0～60MPa。陶瓷電容式測量量程為：***小 0～1kPa,***大0～4MPa。
●注2:藍寶石變送器過程連接方式導壓孔只能選Φ3。
●注3:如選防爆本安產品需帶表頭只能選擇0~100%線性指示（代碼為“B”）
●注4:0.1級精度要選用超穩定型擴散硅膜片材料（A2）才能實現。
 標準量程表
表壓代碼
絕壓
測量范圍
量程調節范圍
電容式過載
擴散硅或高低溫型過載
電容式
擴散硅
高低溫型
G01
×
0-4kPa
1.6kPa-5kPa
0.6MPa
7.5kPa
√
×
√
G02
×
0-6kPa
4kPa-10kPa
0.6MPa
15kPa
√
√
√
G03
×
0-10kPa
4kPa-20kPa
0.6MPa
30kPa
√
√
√
G04
×
0-16kPa
6.4kPa-20kPa
0.6MPa
30kPa
√
√
√
G05
A1
0-20kPa
8kPa-35kPa
0.6MPa
55kPa
√
√
√
G06
A2
0-25kPa
10kPa-35kPa
1.0MPa
55kPa
√
√
√
G07
A3
0-30kPa
12kPa-35kPa
1.0MPa
55kPa
√
√
√
G08
A4
0-35kPa
14kPa-35kPa
1.0MPa
55kPa
√
√
√
G09
A5
0-40kPa
16kPa-70kPa
1.0MPa
105kPa
√
√
√
G10
A6
0-60kPa
24kPa-70kPa
1.0MPa
105kPa
√
√
√
G11
A7
0-100kPa
40kPa-100kPa
1.0MPa
300kPa
√
√
√
G12
A8
0-160kPa
64kPa-200kPa
1.8MPa
300kPa
√
√
√
G13
A9
0-200kPa
80kPa-200kPa
1.8MPa
300kPa
√
√
√
G14
A10
0-250kPa
100kPa-350kPa
2.5MPa
525kPa
√
√
√
G15
A11
0-400kPa
160kPa-700kPa
2.5MPa
1.05MPa
√
√
√
G16
A12
0-600kPa
240kPa-700kPa
4.0MPa
1.05MPa
√
√
√
G17
A13
0-1.0MPa
0.4MPa-1.0MPa
4.0MPa
1.5MPa
√
√
√
G18
A14
0-1.6MPa
0.64MPa-2.0MPa
8.0MPa
3.0MPa
√
√
√
G19
A15
0-2.0MPa
0.8MPa-2.0MPa
8.0MPa
3.0MPa
√
√
√
G20
A16
0-2.5MPa
1.0MPa-3.5MPa
9.0MPa
5.25MPa
√
√
√
G21
A17
0-4.0MPa
1.6MPa-4.0MPa
9.0MPa
10.5MPa
√
√
√
G22
A18
0-6.0MPa
2.4MPa-7.0MPa
×
10.5MPa
×
√
√
G23
A19
0-10MPa
4.0MPa-10MPa
×
15MPa
×
√
√
G24
A20
0-20MPa
8.0MPa-20MPa
×
30MPa
×
√
√
G25
A21
0-30MPa
12MPa-35MPa
×
45MPa
×
√
√
