| WIDEPLUS-K1系列壓力變送器 采用具有******xj****水平的傳感器，配合高精度電子元件，經嚴格的工藝過程裝配而成。充分發揮了傳感器的技術優勢，使WIDEPLUS-K1系列通用壓力變送器具有優異的技術性能。它抗過載和抗沖擊能力強、溫度漂移小、穩定性高，具有很高的測量精度。WIDEPLUS-K1系列通用壓力變送器 選用的壓力傳感器,是一個內裝固態壓力敏感芯片的帶不銹鋼隔離膜片的全焊接不銹鋼體。鋼體內部灌注硅油。被測壓力作用在膜片上并通過硅油傳遞到敏感芯片上。敏感芯片通過導線與變送器專用放大電路相連接。它利用半導體硅材料的壓阻效應，實現壓力與電信號的轉換。由于敏感芯片上的惠斯登電橋輸出的電信號與作用壓力有著良好的線性關系，所以可以實現對壓力的準確測量。 |
| 產品外形 |
|
|

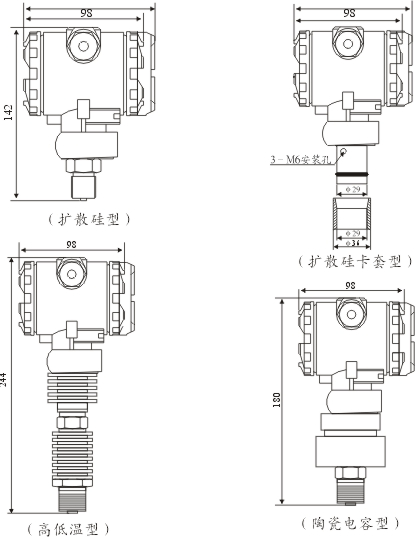

| 外形尺寸 |
|
|

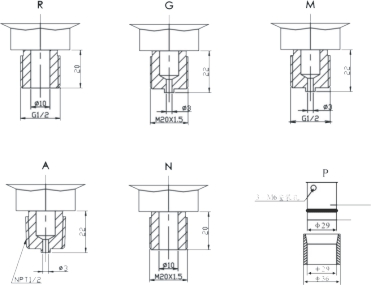

| 過程連接 |
|
|
| 產品特點 |
·抗過載和抗沖擊能力強
·穩定性高： 每年優于0.1%滿量程
·抗干擾能力強：防水、防塵、防震、防爆、防腐
·適用性廣： 產品具有多種型號，多種過程連接形式，多種過程連接材料，可適合于測量中
的各種場合。
·安裝簡便： 產品結構合理，體積小，重量輕，可直接任意位置安裝。 |
| 技術參數 |
工作電壓 12.5V～36V DC
輸出信號 4mA～20mA DC（模擬，二線制）
測量范圍 相對壓力：***大0～60MPa ***小0～1.6kPa
******壓力：***大0～60MPa ***小0～20kPa
負相對壓力：-0.1MPa～1MPa
精 度 ·精度等級： 0.1級、0.2級、0.5級
·溫度影響：±0.15%FS/10℃
·穩 定 性：優于0.1%FS/年
·位置影響：安裝位置不影響零點
允許溫度 ·正常工作溫度： -20℃～70℃
·膜片： -20℃～80℃(短時可達 130℃)
·貯存溫度： -20℃～80℃
·高低溫型：-65℃～150℃ 10℃～200℃
10℃～350℃
防爆等級 隔爆型 ExdⅡBT5或ExdⅡCT6
本安型 ExibⅡCT5或ExiaⅡCT6
防護等級 IP67
與被測介質接觸部分的材料
·過程連接件：不銹鋼 316L/304/1Gr18Ni9Ti/哈氏合金C
·密 封 件：氟橡膠/丁腈橡膠/聚四氟乙烯 /全焊接密封
接線引出方式 可根據需要從任何一個出口引出,建議***小使用Φ7.5工業電纜作為引線,以便
密封,引出接頭選用通用電纜接頭M20×1.5,不引線一端用端蓋封住。
調節范圍 ·零點調節范圍：±5% ·滿量程調節范圍：±20% |
| 工作原理 |
|
變送器由傳感器和信號處理電路組成。其中傳感器感壓面有惠斯頓電橋,當增加壓力時,電橋各橋臂電阻值發生變化。通過信號處理電路，轉換成電壓變化,***終將其轉換成標準（4～20）mA Dc信號輸出，其原理見圖：
|
| 負載特性 |
|
|
| 型譜表 |
|
型 號 |
說 明 |
|
WIDEPLUS |
□ |
□ |
|
□ |
□□ |
□ |
□ |
□ |
□ |
□ |
|
|
-K1 |
|
|
|
|
|
|
|
|
|
|
普通壓力變送器 |
|
-AK |
|
|
|
|
|
|
|
|
|
|
智能壓力變送器(注1) |
|
膜片材料 |
A |
|
|
|
|
|
|
|
|
|
擴散硅(注2) |
A1標準型 |
| A2超穩定型 |
| A3清潔型 |
| A4防腐型 |
|
B |
|
|
|
|
|
|
|
|
|
藍寶石(注3) |
B1：（-65~150℃） |
| B2：（10~200℃） |
| B3：（10~350℃） |
|
C |
|
|
|
|
|
|
|
|
|
陶瓷電容(注3) |
|
顯示特征 |
|
S |
|
|
|
|
|
|
|
|
標準型（無防爆） |
|
D |
|
|
|
|
|
|
|
|
隔爆型ExdII BT5或ExdII CT6 |
|
I |
|
|
|
|
|
|
|
|
本安型ExibII CT6或Exia II CT6(注4) |
|
過程連接件材料 |
|
1 |
|
|
|
|
|
|
|
不銹鋼316L |
|
2 |
|
|
|
|
|
|
|
不銹鋼304 |
|
3 |
|
|
|
|
|
|
|
不銹鋼1Gr18Ni9Ti |
|
4 |
|
|
|
|
|
|
|
哈氏合金C |
|
通訊方式 |
|
R |
|
|
|
|
|
|
外螺紋G1/2（內孔φ10mm） |
|
G |
|
|
|
|
|
|
外螺紋M20 X 1.5（內孔φ3mm） |
|
M |
|
|
|
|
|
|
外螺紋G1/2（內孔φ3mm） |
|
A |
|
|
|
|
|
|
外螺紋G1/2-14NPT |
|
N |
|
|
|
|
|
|
外螺紋M20 X 1.5（內孔φ10mm） |
|
P |
|
|
|
|
|
|
卡套式（量程≤1MPa） |
|
Y |
|
|
|
|
|
|
特殊要求 |
|
密封件材料 |
|
1F |
|
|
|
|
|
氟橡膠 |
|
2F |
|
|
|
|
|
丁腈橡膠 |
|
3F |
|
|
|
|
|
聚四氟乙烯(不適用擴散硅) |
|
4F |
|
|
|
|
|
全密封焊接(僅用于擴散硅) |
|
信號輸出方式
|
|
E |
|
|
|
|
普通模擬型(4~20mA二線制) |
|
I |
|
|
|
|
標準智能型(4~20mA DC二線制帶現場總線HART協議) |
|
顯示方式 |
|
A |
|
|
|
無現場指示 |
|
B |
|
|
|
0~100%線性指示 |
|
C |
|
|
|
LCD數字量程顯示（液晶） |
|
D |
|
|
|
LED數字量程顯示（數碼管） |
|
E |
|
|
|
LCD數字0~100%顯示 |
|
F |
|
|
|
LED數字0~100%顯示 |
|
Y |
|
|
|
特殊要求 |
|
精度等級 |
|
1 |
|
|
0.1級(注5) |
|
2 |
|
|
0.2級 |
|
5 |
|
|
0.5級 |
|
測量范圍 |
|
□ |
|
見WIDEPLUS-K1/AK系列壓力變送器標準量程表 |
|
其它 |
|
G |
表壓 |
|
A
|
絕壓
|
|
B |
密封表壓型(請?zhí)峁﹨⒖級毫χ? |
|
選型舉型 |
WIDEPLUS-K1AS1G1F2A5G17G | ●注1: AK系列如需帶表頭只能選擇LCD液晶表頭（代碼“C”或“E”）,暫不提供防爆產品。
●注2: 藍寶石變送器過程連接方式導壓孔只能選Φ3。
●注3:擴散硅標準型及衛生型測量量程為:***小 0～10kPa,***大 0～35MPa ,擴散硅超穩定型測量量程為:***小 0～6kPa,***大 0～60MPa。陶瓷電容式測量量程為:***小 0～1kPa,***大0～4MPa。
●注4: 如選防爆本安產品需帶表頭只能選擇0~100%線性指示(代碼"B")。
●注5: 0.1級精度要選用超穩定型擴散硅膜片材料（A2）才能實現。 |
| 標準量程表 |
|
表壓代碼 |
絕壓 |
測量范圍 |
量程調節范圍 |
電容式過載 |
擴散硅或高低溫型過載 |
電容式 |
擴散硅 |
高低溫型 |
|
G01 |
× |
0-4kPa |
1.6kPa-5kPa |
0.6MPa |
7.5kPa |
√ |
× |
√ |
|
G02 |
× |
0-6kPa |
4kPa-10kPa |
0.6MPa |
15kPa |
√ |
√ |
√ |
|
G03 |
× |
0-10kPa |
4kPa-20kPa |
0.6MPa |
30kPa |
√ |
√ |
√ |
|
G04 |
× |
0-16kPa |
6.4kPa-20kPa |
0.6MPa |
30kPa |
√ |
√ |
√ |
|
G05 |
A1 |
0-20kPa |
8kPa-35kPa |
0.6MPa |
55kPa |
√ |
√ |
√ |
|
G06 |
A2 |
0-25kPa |
10kPa-35kPa |
1.0MPa |
55kPa |
√ |
√ |
√ |
|
G07 |
A3 |
0-30kPa |
12kPa-35kPa |
1.0MPa |
55kPa |
√ |
√ |
√ |
|
G08 |
A4 |
0-35kPa |
14kPa-35kPa |
1.0MPa |
55kPa |
√ |
√ |
√ |
|
G09 |
A5 |
0-40kPa |
16kPa-70kPa |
1.0MPa |
105kPa |
√ |
√ |
√ |
|
G10 |
A6 |
0-60kPa |
24kPa-70kPa |
1.0MPa |
105kPa |
√ |
√ |
√ |
|
G11 |
A7 |
0-100kPa |
40kPa-100kPa |
1.0MPa |
300kPa |
√ |
√ |
√ |
|
G12 |
A8 |
0-160kPa |
64kPa-200kPa |
1.8MPa |
300kPa |
√ |
√ |
√ |
|
G13 |
A9 |
0-200kPa |
80kPa-200kPa |
1.8MPa |
300kPa |
√ |
√ |
√ |
|
G14 |
A10 |
0-250kPa |
100kPa-350kPa |
2.5MPa |
525kPa |
√ |
√ |
√ |
|
G15 |
A11 |
0-400kPa |
160kPa-700kPa |
2.5MPa |
1.05MPa |
√ |
√ |
√ |
|
G16 |
A12 |
0-600kPa |
240kPa-700kPa |
4.0MPa |
1.05MPa |
√ |
√ |
√ |
|
G17 |
A13 |
0-1.0MPa |
0.4MPa-1.0MPa |
4.0MPa |
1.5MPa |
√ |
√ |
√ |
|
G18 |
A14 |
0-1.6MPa |
0.64MPa-2.0MPa |
8.0MPa |
3.0MPa |
√ |
√ |
√ |
|
G19 |
A15 |
0-2.0MPa |
0.8MPa-2.0MPa |
8.0MPa |
3.0MPa |
√ |
√ |
√ |
|
G20 |
A16 |
0-2.5MPa |
1.0MPa-3.5MPa |
9.0MPa |
5.25MPa |
√ |
√ |
√ |
|
G21 |
A17 |
0-4.0MPa |
1.6MPa-4.0MPa |
9.0MPa |
10.5MPa |
√ |
√ |
√ |
|
G22 |
A18 |
0-6.0MPa |
2.4MPa-7.0MPa |
× |
10.5MPa |
× |
√ |
√ |
|
G23 |
A19 |
0-10MPa |
4.0MPa-10MPa |
× |
15MPa |
, |
| |
