| WIDEPLUS-AK系列智能壓力變送器是引進美國和日本的xj****生產工藝，采用世界******技術，經過嚴格的品質管理，由我公司自行研制和開發的通用智能型系列變送器，是工業自動化控制系統的壓力檢測變送單元，它測量工業過程流體壓力，將其轉化成4mA ~ 20mA DC信號輸出，同時通過現場HART協議可進行遠程參數設定、遠程控制、自診斷等功能。 |
| 產品外形 |
|
|

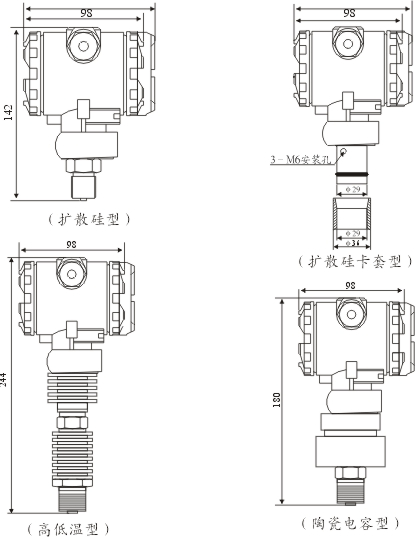

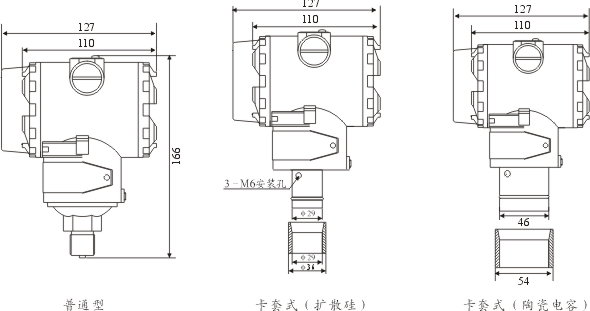

| 外形尺寸 |
|
|

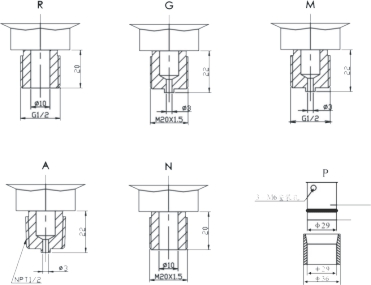

| 過程連接 |
|
|
| 產品特點 |
·精度高,可靠性好
·溫度影響小
·穩定性±0.1%FS/年
·智能化,小型化
·控制參數密碼鎖定、確保安全
·測量范圍大
·LCD數字量程顯示或百分比顯示
·軟件補償
·量程改變時可以不引入壓力
·故障自診斷、遠程設定通訊、遠程控制
·防水、防塵、防震、防爆、防腐
·現場總線HART協議通信 |
| 技術參數 |
量程范圍 相對壓力 ***大0～60MPa ***小0～1.6kPa
******壓力 ***大0～60MPa ***小0～20kPa
負相對壓力?。?0.1～1）MPa
電源電壓 (12～45)V DC
通信輸出 通訊距離：2km，使用CEV電纜
負載電容： 0.22μF以下
負載電感：3.3mH以下
與電源線的間距：15cm以上
連接于接收電阻上的接收儀表的輸入阻抗:2.4kHz時為10kΩ以上通信輸出
通訊距離 2km使用CEV電纜時
負載電容 0.22μF以下
精 度 ·精度等級 0.1級、0.2級、0.5級
·溫度影響 ±0.15%FS/10℃
·穩定性 優于0.1%FS/年
·位置影響 安裝位置不影響零點
允許溫度 ·正常工作溫度 -20℃～70℃
·膜片 -20℃～80℃(短時可達130℃)
·貯存溫度 -20℃～80℃
·高低溫型 -65℃～150℃
10℃～200℃
10℃～350℃
相對濕度 0～100%RH
防爆等級 隔爆型ExdⅡBT5或ExdⅡCT6
防護等級 Ip67
與被測介質接觸部分的材料
·過程連接件 不銹鋼 316L
·密封件 氟橡膠
不銹鋼304 丁腈橡膠
1Gr18Ni9Ti 聚四氟乙烯
哈氏合金C 全焊接密封
接線引出方式 可根據需要從任何一個出口引出，建議***小使用Φ7.5工業電纜作為引線，以
便密封，引出接頭選用通用電纜接頭,不引線一端用端蓋封住。
現場指示 LCD液晶數字顯示(選擇件)
外部調零 分辨率：量程的0.05%測量范圍內進行設定。 |
| 負載特性 |
|
|
| 型譜表 |
|
型 號 |
說 明 |
|
WIDEPLUS |
□ |
□ |
|
□ |
□□ |
□ |
□ |
□ |
□ |
□ |
|
|
-K1 |
|
|
|
|
|
|
|
|
|
|
普通壓力變送器 |
|
-AK |
|
|
|
|
|
|
|
|
|
|
智能壓力變送器(注1) |
|
膜片材料 |
A |
|
|
|
|
|
|
|
|
|
擴散硅(注2) |
A1標準型 |
| A2超穩定型 |
| A3清潔型 |
| A4防腐型 |
|
B |
|
|
|
|
|
|
|
|
|
藍寶石(注3) |
B1：（-65~150℃） |
| B2：（10~200℃） |
| B3：（10~350℃） |
|
C |
|
|
|
|
|
|
|
|
|
陶瓷電容(注3) |
|
顯示特征 |
|
S |
|
|
|
|
|
|
|
|
標準型（無防爆） |
|
D |
|
|
|
|
|
|
|
|
隔爆型ExdII BT5或ExdII CT6 |
|
I |
|
|
|
|
|
|
|
|
本安型ExibII CT6或Exia II CT6(注4) |
|
過程連接件材料 |
|
1 |
|
|
|
|
|
|
|
不銹鋼316L |
|
2 |
|
|
|
|
|
|
|
不銹鋼304 |
|
3 |
|
|
|
|
|
|
|
不銹鋼1Gr18Ni9Ti |
|
4 |
|
|
|
|
|
|
|
哈氏合金C |
|
通訊方式 |
|
R |
|
|
|
|
|
|
外螺紋G1/2（內孔φ10mm） |
|
G |
|
|
|
|
|
|
外螺紋M20 X 1.5（內孔φ3mm） |
|
M |
|
|
|
|
|
|
外螺紋G1/2（內孔φ3mm） |
|
A |
|
|
|
|
|
|
外螺紋G1/2-14NPT |
|
N |
|
|
|
|
|
|
外螺紋M20 X 1.5（內孔φ10mm） |
|
P |
|
|
|
|
|
|
卡套式（量程≤1MPa） |
|
Y |
|
|
|
|
|
|
特殊要求 |
|
密封件材料 |
|
1F |
|
|
|
|
|
氟橡膠 |
|
2F |
|
|
|
|
|
丁腈橡膠 |
|
3F |
|
|
|
|
|
聚四氟乙烯(不適用擴散硅) |
|
4F |
|
|
|
|
|
全密封焊接(僅用于擴散硅) |
|
信號輸出方式
|
|
E |
|
|
|
|
普通模擬型(4~20mA二線制) |
|
I |
|
|
|
|
標準智能型(4~20mA DC二線制帶現場總線HART協議) |
|
顯示方式 |
|
A |
|
|
|
無現場指示 |
|
B |
|
|
|
0~100%線性指示 |
|
C |
|
|
|
LCD數字量程顯示（液晶） |
|
D |
|
|
|
LED數字量程顯示（數碼管） |
|
E |
|
|
|
LCD數字0~100%顯示 |
|
F |
|
|
|
LED數字0~100%顯示 |
|
Y |
|
|
|
特殊要求 |
|
精度等級 |
|
1 |
|
|
0.1級(注5) |
|
2 |
|
|
0.2級 |
|
5 |
|
|
0.5級 |
|
測量范圍 |
|
□ |
|
見WIDEPLUS-K1/AK系列壓力變送器標準量程表 |
|
其它 |
|
G |
表壓 |
|
A
|
絕壓
|
|
B |
密封表壓型(請?zhí)峁﹨⒖級毫χ? |
|
選型舉型 |
WIDEPLUS-K1AS1G1F2A5G17G | ●注1: AK系列如需帶表頭只能選擇LCD液晶表頭（代碼“C”或“E”）,暫不提供防爆產品。
●注2: 藍寶石變送器過程連接方式導壓孔只能選Φ3。
●注3:擴散硅標準型及衛生型測量量程為:***小 0～10kPa,***大 0～35MPa ,擴散硅超穩定型測量量程為:***小 0～6kPa,***大 0～60MPa。陶瓷電容式測量量程為:***小 0～1kPa,***大0～4MPa。
●注4: 如選防爆本安產品需帶表頭只能選擇0~100%線性指示(代碼"B")。
●注5: 0.1級精度要選用超穩定型擴散硅膜片材料（A2）才能實現。 |
| 標準量程表 |
|
表壓代碼 |
絕壓 |
測量范圍 |
量程調節范圍 |
電容式過載 |
擴散硅或高低溫型過載 |
電容式 |
擴散硅 |
高低溫型 |
|
G01 |
× |
0-4kPa |
1.6kPa-5kPa |
0.6MPa |
7.5kPa |
√ |
× |
√ |
|
G02 |
× |
0-6kPa |
4kPa-10kPa |
0.6MPa |
15kPa |
√ |
√ |
√ |
|
G03 |
× |
0-10kPa |
4kPa-20kPa |
0.6MPa |
30kPa |
√ |
√ |
√ |
|
G04 |
× |
0-16kPa |
6.4kPa-20kPa |
0.6MPa |
30kPa |
√ |
√ |
√ |
|
G05 |
A1 |
0-20kPa |
8kPa-35kPa |
0.6MPa |
55kPa |
√ |
√ |
√ |
|
G06 |
A2 |
0-25kPa |
10kPa-35kPa |
1.0MPa |
55kPa |
√ |
√ |
√ |
|
G07 |
A3 |
0-30kPa |
12kPa-35kPa |
1.0MPa |
55kPa |
√ |
√ |
√ |
|
G08 |
A4 |
0-35kPa |
14kPa-35kPa |
1.0MPa |
55kPa |
√ |
√ |
√ |
|
G09 |
A5 |
0-40kPa |
16kPa-70kPa |
1.0MPa |
105kPa |
√ |
√ |
√ |
|
G10 |
A6 |
0-60kPa |
24kPa-70kPa |
1.0MPa |
105kPa |
√ |
√ |
√ |
|
G11 |
A7 |
0-100kPa |
40kPa-100kPa |
1.0MPa |
300kPa |
√ |
√ |
√ |
|
G12 |
A8 |
0-160kPa |
64kPa-200kPa |
1.8MPa |
300kPa |
√ |
√ |
√ |
|
G13 |
A9 |
0-200kPa |
80kPa-200kPa |
1.8MPa |
300kPa |
√ |
√ |
√ |
|
G14 |
A10 |
0-250kPa |
100kPa-350kPa |
2.5MPa |
525kPa |
√ |
√ |
√ |
|
G15 |
A11 |
0-400kPa |
160kPa-700kPa |
2.5MPa |
1.05MPa |
√ |
√ |
√ |
|
G16 |
A12 |
0-600kPa |
240kPa-700kPa |
4.0MPa |
1.05MPa |
√ |
√ |
√ |
|
G17 |
A13 |
0-1.0MPa |
0.4MPa-1.0MPa |
4.0MPa |
1.5MPa |
√ |
√ |
√ |
|
G18 |
A14 |
0-1.6MPa |
0.64MPa-2.0MPa |
8.0MPa |
3.0MPa |
√ |
√ |
√ |
|
G19 |
A15 |
0-2.0MPa |
0.8MPa-2.0MPa |
8.0MPa |
3.0MPa |
√ |
√ |
√ |
|
G20 |
A16 |
0-2.5MPa |
1.0MPa-3.5MPa |
9.0MPa |
5.25MPa |
√ |
√ |
√ |
|
G21 |
A17 |
0-4.0MPa |
1.6MPa-4.0MPa |
9.0MPa |
10.5MPa |
√ |
√ |
√ |
|
G22 |
A18 |
0-6.0MPa |
2.4MPa-7.0MPa |
× |
10.5MPa |
× |
√ |
√ |
|
G23 |
A19 |
0-10MPa |
4.0MPa-10MPa |
× |
15MPa |
× |
|
| |
