| 產品外形 |
|
|
|
|

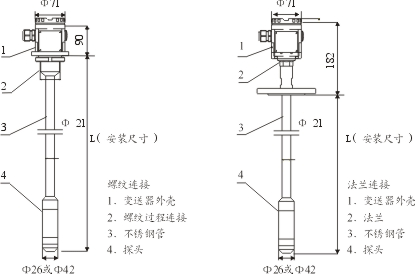

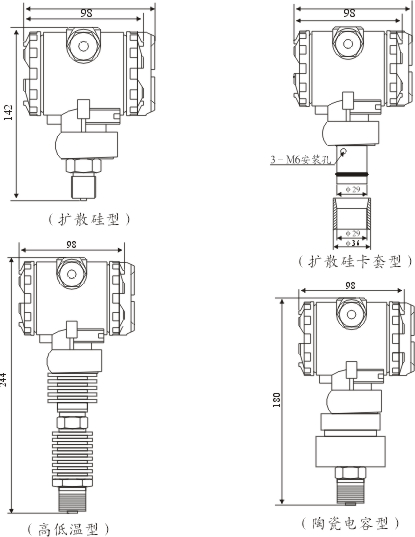

| 外形尺寸 |
|
|
| 產品特點 |
·精度高,可靠性好
·溫度影響小
·穩定性±0.1%FS/年
·智能化,小型化
·控制參數密碼鎖定、確保安全
·測量范圍大
·軟件補償
·量程改變時可以不引入壓力
·故障自診斷、遠程設定通訊、遠程控制
·防水、防塵、防震、防爆、防腐
·現場總線HART協議通信 |
| 技術參數 |
工作電壓 12.5V～36V DC
輸出信號 4mA～20mA DC
測量范圍 0～4m (***大)
精 度 0.2級、0.5級
穩 定 性 優于0.1%FS/年
允許溫度 常溫型
介質 -20℃～70℃
環境 -20℃～70℃
貯存 -20℃～ 80℃
相對濕度 0～95%RH
與介質接觸材料 過程連接 不銹鋼1Gr18Ni9Ti
密封 氟橡膠
聚四氟乙烯
焊接密封
膜片 不銹鋼316L
陶瓷電容
過程連接方式 外螺紋G1 1/2
法蘭(默認為DN20, PN0.6)
防護等級 傳感器部分防護等級IP68接線盒部分IP65（K1殼
體為IP67） |
| 工作原理 |
液體中某一點的靜壓力與該點到液面的距離成正比，即：
其中:P～被測點的壓力(壓強) ρ～介質密度
g～重力加速度 h～被測點到液面的高度
對已確定的被測介質及地點，ρ、g為常數，故被測點到液面的位置的變化只與被測的壓力（壓強）有關。
WIDEPLUS-L系列靜壓液位變送器就是通過測定被測點的靜壓力來確定液面位置的。 |
| 負載特性 |
|
|
| 型譜表 |
|
型 號 |
說 明 |
|
WIDEPLUS-L |
□ |
|
|
|
|
□□ |
□ |
|
|
□ |
□ |
|
|
|
類型 |
C |
|
|
|
|
|
|
|
|
|
|
|
C標準纜式(纜線溫度≤70℃)(注1) |
| C1一體式不帶接線盒(注1) |
| C2一體式帶接線盒(注1) |
|
R |
|
|
|
|
|
|
|
|
|
|
|
桿式（注1） |
|
D |
|
|
|
|
|
|
|
|
|
|
|
直裝式（注1） |
|
G |
|
|
|
|
|
|
|
|
|
|
|
鎧裝纜式
（注1） |
G1鎧裝管為1Gr18Ni9Ti |
| G2鎧裝管為316不銹鋼 |
|
顯示特征 |
|
S |
|
|
|
|
|
|
|
|
|
|
標準型（無防爆） |
|
D |
|
|
|
|
|
|
|
|
|
|
隔爆型ExdII BT5或ExdII CT6(K1外形) |
|
I |
|
|
|
|
|
|
|
|
|
|
本安型ExibII CT6或Exia II CT6 |
|
過程連接件材料 |
|
1 |
|
|
|
|
|
|
|
|
|
不銹鋼316L |
|
2 |
|
|
|
|
|
|
|
|
|
不銹鋼304 |
|
3 |
|
|
|
|
|
|
|
|
|
不銹鋼1Gr18Ni9Ti |
|
9 |
|
|
|
|
|
|
|
|
|
特殊要求 |
|
過程連接件方式 |
|
T |
|
|
|
|
|
|
|
|
外螺紋G12 |
|
F
|
|
|
|
|
|
|
|
|
法蘭(注2) |
|
Y |
|
|
|
|
|
|
|
|
特殊要求 |
|
膜片材料 |
|
A |
|
|
|
|
|
|
|
擴散硅
膜 片 |
A1標準型 |
| A2超穩定型 |
|
C |
|
|
|
|
|
|
|
陶瓷電容膜片 |
|
密封件材料 |
|
1F |
|
|
|
|
|
|
氟橡膠 |
|
2F |
|
|
|
|
|
|
丁腈橡膠 |
|
3F |
|
|
|
|
|
|
全密封焊接(不適用擴散硅) |
|
4F |
|
|
|
|
|
|
全密封焊接(僅用于擴散硅) |
|
信號輸出方式 |
|
2 |
|
|
|
|
|
4~20mA二線制 |
|
9 |
|
|
|
|
|
特殊要求 |
|
顯示方式 |
|
A |
|
|
|
|
無現場指示 |
|
B |
|
|
|
|
0~100%線性指示 |
|
C |
|
|
|
|
LCD數字量程顯示（液晶） |
|
D |
|
|
|
|
LED數字量程顯示（數碼管） |
|
E |
|
|
|
|
LCD數字0~100%顯示 |
|
F |
|
|
|
|
LED數字0~100%顯示 |
|
精度等級 |
|
1 |
|
|
|
0.1級(注3) |
|
2 |
|
|
|
0.2級 |
|
5 |
|
|
|
0.5級 |
|
配重 |
|
H |
|
|
無配重 |
|
Z |
|
|
標準配重(請?zhí)峁┝魉?、密? |
|
Y |
|
|
特殊要求 |
|
安裝尺寸 |
|
□ |
|
安裝尺寸僅限于纜式桿式（注4） |
|
測量范圍 |
|
□ |
見WIDEPLUS-L通用壓力變送器標準量程表 |
|
選型舉型 |
WIDEPLUS-LCS1FA1F2A5H | ●訂貨注明: 液體介質密度（ ）
液位量程h=（ ）米
纜式：電纜長度L=（）米
桿式：插入深度L=（）米（探頭到法蘭的距離）
●注1: 一體式是采用進口不銹鋼隔離膜片的傳感器和高性能的專用放大電路直接封裝在探頭中。
●注2：纜式及桿式液位法蘭默認為DN20 PN0.6MPa,直裝式液位法蘭默認為DN50 PN1.6MPa，特殊訂貨請注明。
●注3: 0.1級精度要選用超穩定型擴散硅膜片材料（A2）才能實現。
●注4：安裝尺寸在纜式及桿式變送器使用，如測量水井水位量程10m安裝尺寸11m，則多出1m作安裝調節用，實際測量為10m，不注明，纜式默認1m高度調節，桿式用戶應詳細注明安裝尺寸。
●注 ：纜式液位變送器的導氣電纜采用進口耐磨、耐弱酸、抗低溫等高性能的環保型材料，可用于食品、醫藥等測量現場。 |
| 標準量程表 |
|
表壓代碼 |
絕壓 |
測量范圍 |
量程調節范圍 |
擴散硅或高低溫型過載 |
電阻式 |
擴散硅 |
高低溫型 |
|
G01 |
× |
0-4kPa |
1.6kPa-5kPa |
6.0kPa |
× |
× |
√ |
|
G02 |
× |
0-6kPa |
4kPa-10kPa |
9.0kPa |
× |
√ |
√ |
|
G03 |
× |
0-10kPa |
4kPa-20kPa |
15kPa |
× |
√ |
√ |
|
G04 |
× |
0-16kPa |
6.4kPa-20kPa |
25kPa |
× |
√ |
√ |
|
G05 |
A1 |
0-20kPa |
8kPa-35kPa |
30kPa |
× |
√ |
√ |
|
G06 |
A2 |
0-25kPa |
10kPa-35kPa |
40kPa |
× |
√ |
√ |
|
G07 |
A3 |
0-30kPa |
12kPa-35kPa |
45kPa |
× |
√ |
√ |
|
G08 |
A4 |
0-35kPa |
14kPa-35kPa |
55kPa |
× |
√ |
√ |
|
G09 |
A5 |
0-40kPa |
16kPa-70kPa |
60kPa |
× |
√ |
√ |
|
G10 |
A6 |
0-60kPa |
24kPa-70kPa |
90kPa |
√ |
√ |
√ |
|
G11 |
A7 |
0-100kPa |
40kPa-100kPa |
150kPa |
√ |
√ |
√ |
|
G12 |
A8 |
0-160kPa |
64kPa-200kPa |
250kPa |
√ |
√ |
√ |
|
G13 |
A9 |
0-200kPa |
80kPa-200kPa |
300kPa |
√ |
√ |
√ |
|
G14 |
A10 |
0-250kPa |
100kPa-350kPa |
400kPa |
√ |
√ |
√ |
|
G15 |
A11 |
0-400kPa |
160kPa-700kPa |
600kPa |
√ |
√ |
√ |
|
G16 |
A12 |
0-600kPa |
240kPa-700kPa |
1.0MPa |
√ |
√ |
√ |
|
G17 |
A13 |
0-1.0MPa |
0.4MPa-1.0MPa |
1.5MPa |
√ |
√ |
√ |
| 注：打“× ”表示不提供；打“√ ”表示按標準量程提供。 | | |
|
