FYD系列多路風壓測量變送器

產品名稱：FYD系列多路風壓測量變送器
產品編號：15031-368
產品型號：FYD
更新時間：2010.11.16
瀏覽次數：
更多產品圖片：

產品詳細介紹：
WIDEPLUS-FYD系列多路風壓測量變送器 是選用進口高精度、高穩定性芯片，并采用特殊鋁合金表面處理技術和傳感器應力隔離技術，經精密溫度補償及放大處理，將差壓信號轉換成(4～20)mA Dc標準信號。它可廣泛應用于工業領域或?qū)嶒?yàn)室進行爐膛壓力、風道壓力、空氣壓力等的測量和控制。
 產品外形

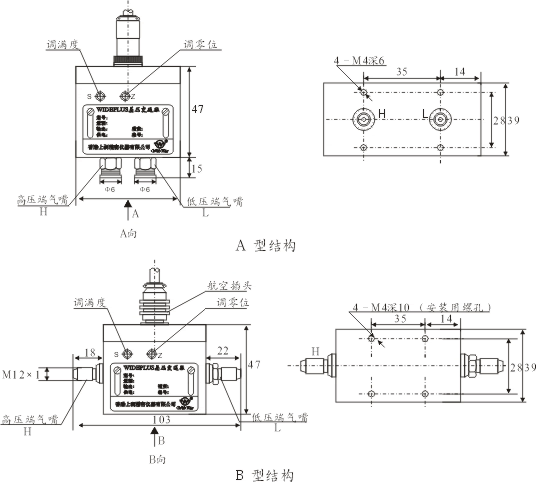

 外形尺寸
 技術參數
過載壓力   ***大測量范圍上限值的2倍
測量介質   非腐蝕性，無粉末，干燥性氣體
工作電壓   （12.5～36）V DC（兩線制）
標準電壓   24V DC±5％，紋波小于1％
輸出信號   (4～20)mA Dc（兩線制）
環境溫度   －20℃～85℃
貯存溫度   －40℃～125℃（若用戶測量潮濕或帶有粉塵的氣體，請選用防塵干燥過濾器）
外殼材料   硬鋁合金
接口形式   Φ8mm帶M12×1外螺紋（B型結構）
引線方式   電纜線（默認長度為1m）或者航空插頭
負載電阻   （4~20）mA：參見負載特性圖
靜壓影響   變送器輸入靜壓影響不超過其***大量程的0.5%
溫度系數   ±0.25%FS/10℃（0.25級）
           ±0.25%FS/10℃（0.5級）
穩定性     ±0.25%FS/1年（0.25級）
           ±0.25%FS/1年（0.5級）
注：須與Φ6外徑塑料軟管配接。
 主要特點
 負載特性

WIDEPLUS-DS系列差壓變送器型譜表

型　　　　　號

說　　　　　明

WIDEPLUS-DS

□
□
□
□
□
□□
□
□
□
□
□



結構形式
A
                      A型結構(引壓接頭位于殼體的同側)
B


 B型結構(引壓接頭位于殼體的兩側)

壓力種類

D
                     差壓
G
                     表壓
過程連接件材料


測量范圍
靜壓
過載
***小測量范圍
***大測量范圍
01

0~0.5KPa
0~1.0kPa
35kPa
1.5kPa
02

0~1.0KPa
0~2.5kPa
70kPa
3.75kPa
03

0~2.5kPa
0~7kOa
100kPa
10.5kPa
04

0~7.0kPa
0~30kPa
250kPa
45kPa
05

0~30kPa
0~100kPa
1.0MPa
150kPa
06

0~100kPa
0~200kPa
2.0MPa
300kPa
07

0~200kPa
0~700kPa
5.0MPa
1.05MPa
輸出方式
E
                 4~20mA DC 二線制
過程接口
P1
               φ8mm氣嘴（帶M12X1）安裝螺紋
P2
               φ6快速接頭
P3
               φ8快速接頭
P4
               M12 X 1螺紋
P5
               用戶自定
引線方式
C1
             航空插頭
C2
             電纜線（常規長度1m）
防爆等級

S
           標準型

精度等級

2
         0.2級
5


　0.5級

選型舉例
  WIDEPLUS-DSAD01EP1C1S2
 WIDEPLUS-FYD系列風壓多路測量柜型譜表

型　　　號

說　　　　　明

WIDEPLUS-FYD

□
□



測量路數
2
     二個測量點
3
     三個測量點
4
     四個測量點
5
     五個測量點
6


  六個測量點

柜體外形

E
   冷軋板彎制噴漆
D
   不銹鋼板彎制
