FY型風壓取樣防堵吹掃裝置

產品名稱：FY型風壓取樣防堵吹掃裝置
產品編號：15146-875
產品型號：FY
更新時間：2010.11.16
瀏覽次數：
更多產品圖片：

產品詳細介紹：
燒煤鍋爐的煤由制粉系統制成煤粉送入爐膛燃燒，經鍋爐尾部除塵器、煙囪排入大氣。由于工藝上的需要，要進行多處的風壓或負壓的測量，因被測介質中含高濃度的煤粉或煤灰顆粒，常使取樣脈沖管堵塞影響風壓的正確測量，對安全生產造成嚴重威脅。特別是鍋爐防內爆的技術已被廣泛重視，更需要防止?fàn)t膛負壓取樣堵塞，以便提取正確的信號。
    本廠引進美國、日本防堵風壓取樣的xj****技術,成功地研制了FY系列風壓取樣防堵吹掃裝置。這種裝置效果良好，專供國內外火電廠硫化床爐、煤粉管道、爐膛負壓和煙道負壓測量中連續吹氣用，以防煤粉和煙灰堵塞取樣頭，確保電廠自動化儀表正常運行和生產的安全性。FY系列風壓取樣防堵吹掃裝置可分為兩大類：
（一）FY型風壓取樣防堵吹掃裝置
（二）FY型風壓吹掃柜
   FY系列風壓取樣防堵吹掃裝置的技術條件和要求：
1、FY型風壓取樣防堵吹掃裝置
     該裝置要求供給0.5~10公斤氣源，氣源的質量***好是凈的儀表氣源，如不具備高質量的儀表氣源即一般氣源亦可使用，此氣源進入該裝置內的油水分離器（進口產品）進行氣源凈化，并經減壓、穩壓到儀表直到取樣頭。該裝置可與FY型風壓吹掃柜配套使用。
主要特點
·******防止煤粉管道、爐膛負壓和煙道負壓測量管道的堵塞。
·不影響原測量值的精度。
·不需要進行人工吹掃，減輕了工人的勞動強度。
·可確保爐膛負壓自動及有關保護的正常投運。
·本裝置尺寸小，安裝簡便。
·構造簡明，外形美觀，價格低廉。
2. FY型風壓吹掃柜
    該設備為配套FY型風壓取樣防堵吹掃裝置的氣源輔助裝置或配套其他設備進行吹掃用。FY型風壓吹掃柜是目前***xj****的氣源輔助裝置，該產品吸收國內外許多產品的優 點匯聚而成，是氣動儀表安裝使用的好幫手。廣泛應用于電力、冶金、化工、醫藥、紡織及自動化流水線中。
主要特點
·使用進口三位一體油水分離器，集減壓、油水分離、自動排水于一體，保證儀表氣源的高度純潔。
·內部采用不銹鋼截止閥，壽命長。
·內部儀表管路全部采用進口插拔式原件，***高耐壓1MPa。
·儀表箱結構緊湊合理，不需占用很大的空間。
 產品外形
吹掃柜
吹掃器

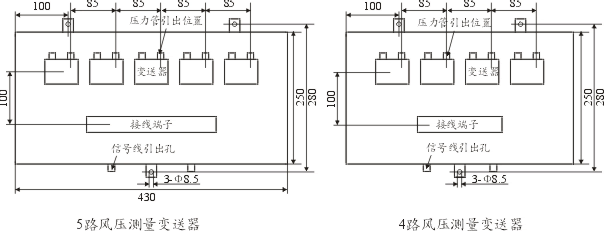

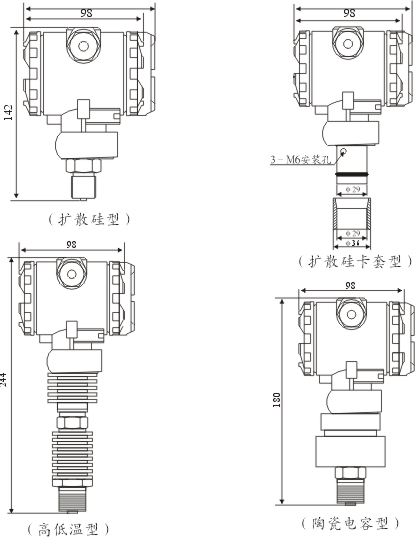

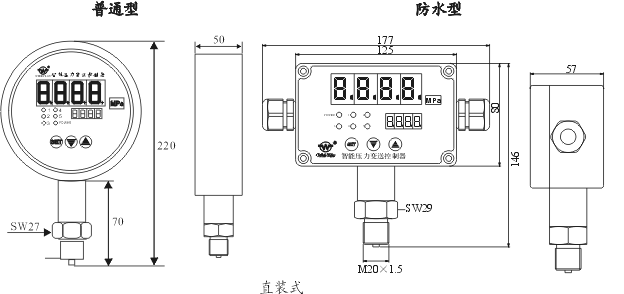

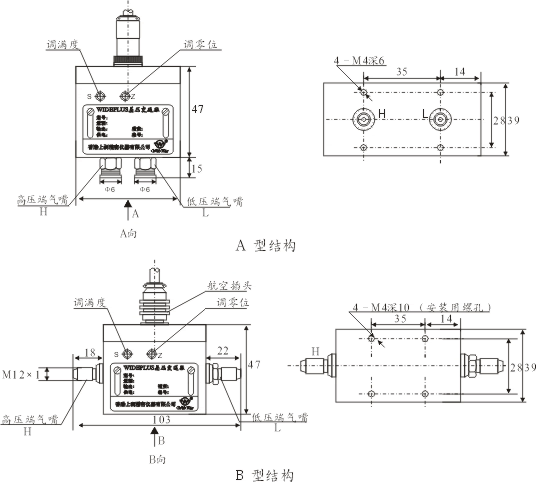

 外形尺寸
 技術參數
過載壓力   ***大測量范圍上限值的2倍
測量介質   非腐蝕性，無粉末，干燥性氣體
工作電壓   （12.5～36）V DC（兩線制）
標準電壓   24V DC±5％，紋波小于1％
輸出信號   (4～20)mA Dc（兩線制）
環境溫度   －20℃～85℃
貯存溫度   －40℃～125℃（若用戶測量潮濕或帶有粉塵的氣體，請選用防塵干燥過濾器）
外殼材料   硬鋁合金
接口形式   Φ8mm帶M12×1外螺紋（B型結構）
引線方式   電纜線（默認長度為1m）或者航空插頭
負載電阻   （4~20）mA：參見負載特性圖
靜壓影響   變送器輸入靜壓影響不超過其***大量程的0.5%
溫度系數   ±0.25%FS/10℃（0.25級）
           ±0.25%FS/10℃（0.5級）
穩定性     ±0.25%FS/1年（0.25級）
           ±0.25%FS/1年（0.5級）
注：須與Φ6外徑塑料軟管配接。

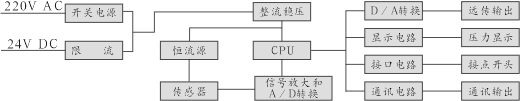

 工作原理
型譜表

型　　　　　號

說　　　　　明

WIDEPLUS-FY

□
□
□



吹氣路數
1
       一個測量點吹氣用（內設一個轉子流量計）
2
       二個測量點吹氣用（內設二個轉子流量計）
3
       三個測量點（內設三個轉子流量計）
4
       四個測量點（內設四個轉子流量計）
5
       五個測量點（內設五個轉子流量計）
6


  六個測量點（內設六個轉子流量計）

柜體外形

E
  冷軋板彎制噴漆（600X450X200）mm
D
  不銹鋼板彎制（800X450X200）mm
吹掃取樣器
A
   吹掃取樣器為不銹鋼制作
B
   吹掃取樣器為碳鋼管制作
C
   無吹掃取樣器
