電容壓力\差壓變送器(1151外形)

產品名稱：電容壓力\差壓變送器(1151外形)
產品編號：15255-403
產品型號：4
更新時間：2010.11.16
瀏覽次數：
更多產品圖片：

$電容壓力\差壓變送器(1151外形)$

產品詳細介紹：

電容式壓力、差壓變送器有多種型式，可用于差壓、流量、表壓、絕壓、真空度、液位和比重的測量場合。根據訂貨信息表確定變送器的型號，指定如壓力范圍，輸出方式和變送器基本的結構件材料等。此外，如附件、認證、特殊制造程序的選項均可選擇。

產品外形

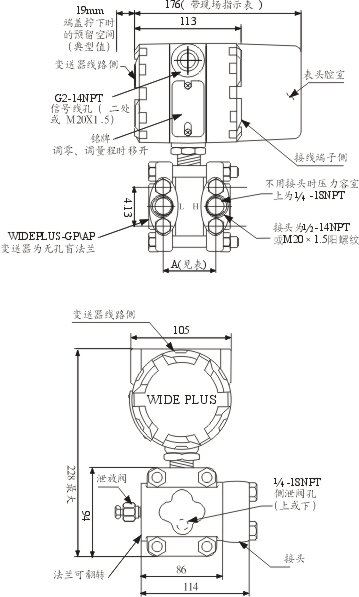

外形尺寸

法蘭尺寸和螺栓孔規格

量程(MPa)	A(mm)
0~0.001至0~0.006 0~0.006至0~0.04 0~0.04至0~0.20	54
0~0.16至0~1	55.2
0~0.4至0~2.5	55.6
0~1.6至0~10	57.2
0~4至0~25	57.6

技術參數

測量介質 液體、氣體和蒸汽
量程范圍差壓: 0～0.1kPa至0～10MPa
            相對壓力: ***大0～40MPa***小0～0.16kPa
          ******壓力: ***大0～10MPa***小0～10kPa
工作電壓 12V～45V DC(一般使用24V DC)
輸出信號 4mA～20mA DC
防爆等級 ·隔爆型(ExdIIBT5或ExdIICT6)
          ·本安型(ExibIICT6或ExiaIICT6)
量程和零點外部連續可調
正負遷移其量程不管輸出如何,正負遷移后,上、下限均不得超過量程的極限
       ·正向***大遷移量為***小調校量程的500%
         ·負向***大遷移量為***小調校量程的600%
阻尼      充硅油時，0.25s～1.67s連續可調
啟動時間 2S（無需預熱）
溫度范圍環境溫度-20℃～70℃
精度      0.2級、0.5級
相對濕度 0～100%RH
穩 定性優于0.1FS/年
傳感器容積變化量小于0.16cm
現場指示表 ·LED數碼顯示 ·LCD液晶顯示 ·線性指示表顯示
電源變化影響小于輸出量程的0.0059%/V
振動影響在任意軸上，頻率為200Hz，引起的***大誤差為量程的±0.05%/g
介質溫度 -40℃～100℃
貯存溫度 -40℃～100℃
溫度影響 1、***大量程
           零點誤差:<量程的±0.5%/55℃
           總誤差:<量程的±1.0%/55℃
     2、***小量程
         零點誤差:<量程的±3.0%/55℃
           總誤差:<量程的±3.5%/55℃
重量     4.9kg(不包括選件)

主要特點

·壓力、差壓變送器應用廣泛
·量程0.1kPa至40MPa
·易于維護,可升級
·固態、拔插式線路板
·阻尼可調
·本機零點和量程調整
·小巧、堅固、易于安裝的結構
·長期穩定性
·智能、模擬可選，可滿足各種應用要求
·100:1量程比
·新改進的智能型壓力、差壓變送器量程比可達100:1
·精度=+/-[0.02（URL/量程）-0.1]%校驗量程

工作原理

工作時，高、低壓側的隔離膜片上和灌充液將過程壓力傳遞給中心的灌充液, 中心的灌充液將壓力傳遞到δ—室傳感器中心的傳感膜片上。傳感膜片是一個張緊的彈性元件，其位移隨所受差壓而變化（對于GP表壓變送器，大氣壓力如同施加在傳感膜片的低壓側一樣）。AP絕壓變送器，低壓側始終保持一個參考壓力。傳感膜片的***大位移量為0.004英寸（0.10毫米）。其位移量與壓力成正比。測量膜片的兩電容固定極板的被放大電路線性地轉換成4～20mA DC的二線制電流、電壓或數字HART（高速可尋址遠程發送器數據公路）輸出信號。

負載特性

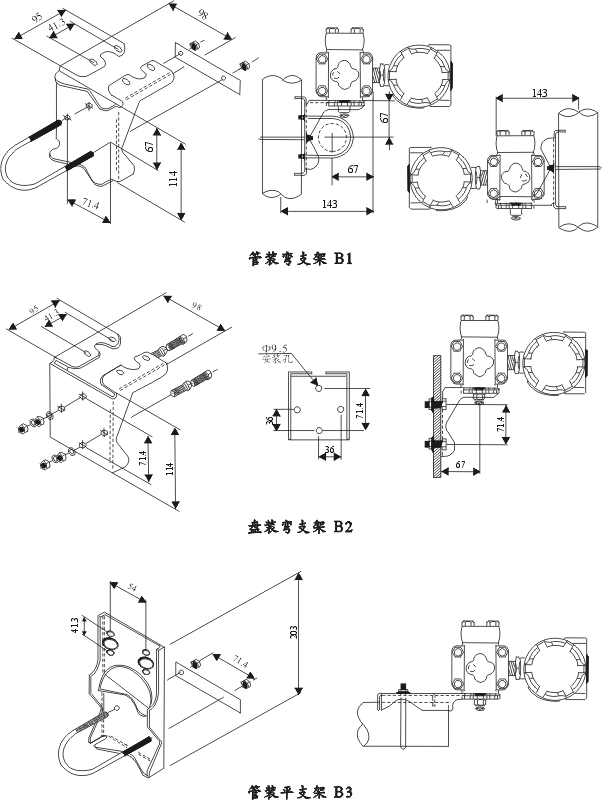

安裝支架

引壓連接頭

A1.錐管陰螺紋連接(選型代碼“/N”) 1. 變送器壓力腔法蘭 2. “O”型圈 3. 錐管陰螺紋連接接頭 4. 螺栓	A2. -14NPT引壓過渡接頭及后部焊接引壓管(代碼“C12” ) 1. -14NPT與球錐連接過渡接頭 2. 螺母M20×1.5 3. 球形接頭(Φ13處可與引壓管焊接)
A3.丁字形連接頭連接(選型代碼為“J”) 1. 變送器壓力腔法蘭 2. “O”型圈 3. 球錐連接接頭M20×1.5陽螺紋 4. 螺栓 5. 螺母 6. 球形接頭(Φ13處可與引壓管焊接)
