| WIDEPLUS-B系列壓力/差壓/√△P變送器,采用xj****的微處理技術及數字通訊技術。除具有常規智能式的全部功能外，還具有一系列增強的功能,如零點自動調整,遠程就地控制參數查看與調整控制參數密碼鎖定等。同時通過現場總線HART協議,進行遠程參數設定、遠程控制、自診斷等功能。 |
| 產品外形 |
|
|

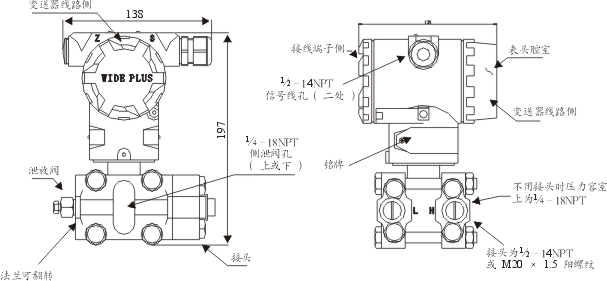

| 外形尺寸 |

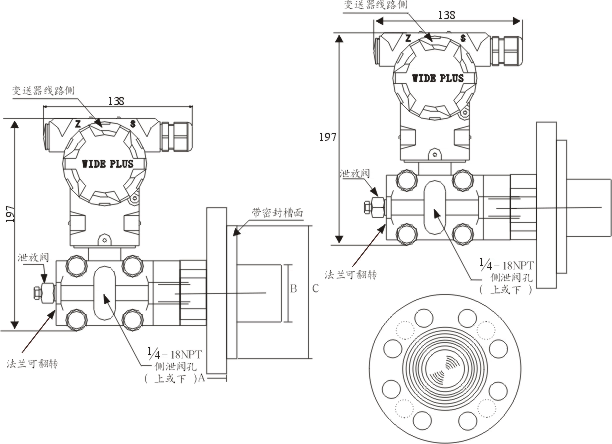

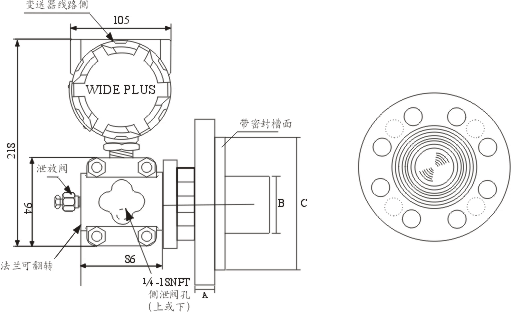

法蘭尺寸和螺栓孔規格
|
法蘭尺寸 |
|
訂貨代號 |
尺寸 |
額定壓力 |
外直徑 |
A |
B |
C |
|
A |
3" |
150Ib |
190.5 |
30 |
66 |
127 |
|
B |
4" |
150Ib |
228.6 |
30 |
89 |
157 |
|
C |
3" |
300Ib |
209.6 |
35 |
66 |
127 |
|
D |
4" |
300Ib |
254.0 |
38 |
89 |
157 |
|
螺栓孔 |
|
數目
|
孔直徑
|
孔分布直徑
|
|
4
|
19
|
152
|
|
8
|
19
|
192
|
|
8
|
22.2
|
168
|
|
8
|
22.2
|
200
| |
| 技術參數 |
測量介質 液體、氣體和蒸汽
量程范圍 差 壓 0～0.1kPa至0～10MPa
相對壓力 ***大0～40MPa ***小0～0.1kPa
******壓力 ***大0～25MPa ***小0～20kPa
負相對壓力 (-0.1～2.0)MPa
量程遷移比 100:1
通信輸出 電源電壓： 16.4V～42V DC(16.4V～30VDC本安型)
通訊距離： 2km，使用CEV電纜時
負載電容： 0.22μF以下
負載電感： 3.3mH以下
與電源線的間距：15cm以上
連接于接收電阻上的接收儀表的輸入阻抗：在2.4kHz時為10kΩ以上
輸出信號 4mA～20mA DC 二線制
精 度 0.075級、0.2級、0.5級
環境溫度 -40℃～85℃
存儲溫度 -50℃～110℃
防爆等級 本安型 ExibⅡCT6或ExiaⅡCT6 防爆型 ExdⅡBT5或ExdⅡCT6
動態性能 ·延遲時間和刷新速率適用于所有型號和量程，僅限模擬輸出。
·延遲時間（Td）：45毫秒（名義值）
·刷新速率：22次/秒

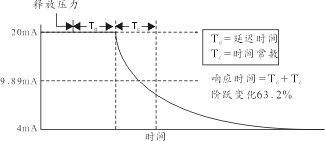

·總體響應時間：（Td+Tc）
典型的智能變送器的響應時間 環境溫度變化的影響 ·零點漂移：0.5%FS/50℃ ·量程漂移：0.7%FS/50℃
測量介質溫度 -40℃～100℃
相對濕度 0～100% RH
電源電壓變動的影響 ±0.005%FS/V
安裝位置變動的影響
***大可產生0.25kPa的零點誤差,但可校正,對量程無影響。測量本體相對法蘭轉動無影響
"O"型密封圈 氟橡膠、丁腈橡膠
灌 充 液 硅油或惰性油
啟動時間 變送器加電2秒內達到性能指標
阻尼時間 變送器加電2秒內達到性能指標模擬輸出對階躍輸入變化的響應時間是由用戶選
擇的一個時間常數(0～36秒)。該軟件設定阻尼值不包括傳感膜頭的響應時間。
螺 栓 不銹鋼
引壓連接件 法蘭1/4-18NPT中心距54mm；接頭2-14NPT或M20×1.5陽螺紋；球錐面密封帶接
頭時中心距50.8，54，57.2mm
連接件材料 參閱"型譜表" |
| 主要特點 |
·測量對象: 開口或密封容器的液位
·液位測量精度0.25%
·測量范圍:6kPa~2000kPa
·3-，4-英寸平膜片式或伸出式膜片
·多種灌充液選擇，可滿足各種應用要求
·阻尼可調
·接液位材料:不銹鋼、哈氏合金C-276和鉭 |
| 工作原理 |
工作時，高、低壓側的隔離膜片上和灌充液將過程壓力傳遞給中心的灌充液, 中心的灌充液將壓力傳遞到δ—室傳感器中心的傳感膜片上。傳感膜片是一個張緊的彈性元件，其位移隨所受差壓而變化（對于GP表壓變送器，大氣壓力如同施加在傳感膜片的低壓側一樣）。AP絕壓變送器，低壓側始終保持一個參考?jí)毫?。傳感膜片?**大位移量為0.004英寸（0.10毫米）。其位移量與壓力成正比。測量膜片的兩電容固定極板的被放大電路線性地轉換成4～20mA DC的二線制電流、電壓或數字HART（高速可尋址遠程發送器數據公路）輸出信號。
|
| 負載特性 |
|
|
