智能三相交流電流/電壓儀表

產品名稱：智能三相交流電流/電壓儀表
產品編號：152739-208
產品型號：5
更新時間：2010.11.16
瀏覽次數：
更多產品圖片：

產品詳細介紹：
智能三相交流電流/電壓儀表 采用xj****的微處理器進行智能控制，對輸入的三相交流電流/電壓信號進行準確的測量，經過CPU運算處理后，由高亮度LED數碼管進行清晰直觀的顯示，并具有超限控制/報警、標準串行通訊等功能。
 產品外形

外形：96×48×115mm
開孔尺寸：92×45mm
外形：48×96×115mm
開孔尺寸：45×92mm
外形：96×96×115mm
開孔尺寸：92×92mm
外形：160×80×115mm
開孔尺寸：152×76mm



外形：80×160×115mm
開孔尺寸：76×152mm
 產品接線圖
 三相三線制電壓儀表接線圖

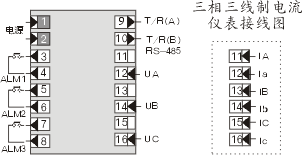

 三相三線制電流儀表接線圖
 三相四線制儀表接線圖

型譜表

型　　　　　號

說　　　　　明

WP-LE

□□
-□
□
□
□
□
□□
□
□



儀表類別
3V
                   交流三相電壓表
3A

        　交流三相電流表

顯示方式


C


　LED三屏數字顯示

外形尺寸






1



 （160×80）mm

2
              （80×160）mm
4
              （48×96）mm(無光柱)
6
              （96×48）mm(無光柱)
7
              （72×72）mm (無光柱)  (暫時不供貨)
9
              （96×96 ）mm

通訊方式
0
             無通訊方式
2
             RS-232C通訊接口（暫不供貨）

8



  RS-485通訊接口　

變送輸出
0
         　無變送輸出
2
           4~20mA變送輸出（暫不供貨）
3
           0~10mA變送輸出（暫不供貨）
4
           1~5V變送輸出（暫不供貨）
5
           0~5V變送輸出（暫不供貨）
9
           特殊要求的變送輸出（暫不供貨）

信號輸入
3

  無控制/報警
4

  上限報警+下限報警(注2)
控制方式

N
       無控制報警
3H
       上限報警（三相）（注2）
3L
       下限報警（三相）（注2）

供電電源

T


　AC 220V

W
     DC 24V （開關電源）

輸入范圍


□
   電壓：0~500V
超出輸入范圍
請采用互感器
  電流：0~5A
● 注1：(48×96)(96×48)兩種型號的儀表，輸入信號接線為三相三線制時不帶報警功能。
● 注2：三屏顯示各屏只能選擇一個報警上限報警H或下限報警L。
●選型示例：
（1）WP-LE3V-C2804-3HT(400V/400V)
三相交流電壓顯示控制儀:三屏數字顯示;外形尺寸80×160;RS-485標準串行通訊;三相四線制接線方式；開關電源供電；輸入電壓0～400V；顯示0~400V；三相上限報警。
（2）WP-LE3A-C 280-3HT(100A/5A)
三相交流電流顯示控制儀：三屏數字顯示；外形尺寸80×160；RS-485標準串行通訊；三相上限報警；開關電源供電；輸入電流0～5A，顯示0～100A。
