WP6039-EX檢測、操作端隔離式安全柵
產品名稱：WP6039-EX檢測、操作端隔離式安全柵
產品編號：154712-580
產品型號：WP6039-EX
更新時間：2010.11.16
瀏覽次數：
更多產品圖片：
|
 |
產品詳細介紹： |
| WP6039-EX隔離式安全柵, 集檢測端隔離柵和操作端隔離柵的功能于一體。通道1從安全區向危險區提供隔離直流電源供給變送器，變送器產生的(4~20)mA DC輸出。通道2從安全區把標準的(4~20)mA DC信號傳輸?shù)轿ｋU(xiǎn)區，驅動現場的執行機構。 |
| 產品外形 |
|
|
|
儀表外形尺寸：114.5×99×22.5(高×寬×深mm）
儀表安裝: 35mmDIN導軌式安裝 |
| 產品特點 |
|
防爆標志: [Exib]ⅡC
電 源：24V DC±2V
功 耗: 通道1：約1.8W(24V供電，20mA輸出時)
通道2: 約1.7W(24V供電，20mA輸出時)
危險區
通道1 通道2
輸入信號:(4～20)mA DC (4～20)mA DC
配電電壓：(18.5～28.5)V DC (250～500)Ω
安全區
通道1
輸出信號:(4～20)mA 負載電阻：≤500Ω
輸出信號：(1～5)V 負載電阻：≥250kΩ
通道2
輸入信號：(4～20)mA
輸出精度: 通道1/通道2: 0.5級
溫度漂移: 0.01% F.S/℃
連續工作溫度: (-10～+60)℃
******防爆電氣產品質量監督檢驗中心 (CQST)認證參數 (9、10端子間)
U0：30V, I0：26mA, C0：0.04μF ,L0：1.0mH,P0：0.78, Um：250V DC/AC
適用現場設備
通道1: 二線制變送器
通道2: 接收(4～20)mA的閥門定位器、電/氣轉換器 |
| 功能示意圖 |
|
|

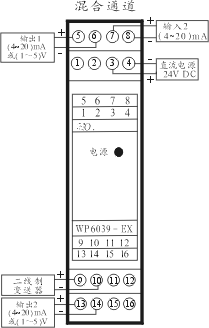

| 儀表接線圖 |
|
|
| 儀表選型 |
| 型號 |
輸入信號 |
輸出信號 |
通道號 |
| WP6039-EX |
(4~20)mA DC |
(4~20)mA DC /(1~5)V DC |
混合通道 |
注：一通道為檢測端, 配電電壓為(18.5~28.5)V DC
二通道為操作端, 無配電電壓
訂貨指南:
用戶需要現場同時需要壓力/差壓變送器和執行器的安全柵
訂貨型號：WP6039-EX | |
