WP6210系列熱電阻溫度變送器

產品名稱：WP6210系列熱電阻溫度變送器
產品編號：155856-651
產品型號：WP6210
更新時間：2010.11.16
瀏覽次數：
更多產品圖片：

產品詳細介紹：
WP6210系列熱電阻溫度變送器是一種模塊化結構導軌式儀表。它將熱電阻的變化轉換為與溫度成線性關系的(4～20)mA DC或(1～5)V DC隔離信號輸出。
 產品外形
儀表外形尺寸：114.5×99×22.5(高×寬×深mm）
儀表安裝: 35mmDIN導軌式安裝
 產品特點

輸入信號：Pt10、Pt100、Cu50、Cu100熱電阻
輸出信號:（4～20）mA DC或(1～5)V DC
負載電阻: (4～20) mA DC輸出時≤500Ω
          (1～5) V Dc輸出時≥250kΩ
輸入引線電阻影響: 每線電阻≤5Ω(三線相等)
精 度: 0.5級
共模干擾: 50Hz時＜5mV
響應時間: ＜1s
隔 離: 輸入、輸出、電源間相互隔離
電 源：24V DC±2V
功 耗：＜1.5W
環境溫度：0~50℃
環境大氣壓：(86~110)KPa
相對濕度：＜90%（不結露）
絕緣電阻：電源、輸入、輸出端子間≥100MΩ
絕緣強度：電源、輸入、輸出端子間500V AC1分鐘不飛弧、不擊穿
重 量：約150g
維 護：在安裝配線狀態下，儀表可以更換

 功能示意圖

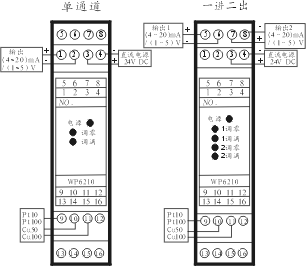

 儀表接線圖
 儀表選型
型號
分度號
 輸出信號 通道數 備注
WP6211 Cu50 (4~20)mA/(1~5)V DC 一進一出
出廠時輸出默認為(4~20)mA，如需(1~5)V訂貨時請說明
WP6212 Cu100 (4~20)mA/(1~5)V DC
WP6213 Pt10 (4~20)mA/(1~5)V DC
WP6214 Pt100 (4~20)mA/(1~5)V DC
WP6215 Cu50 (4~20)mA/(1~5)V DC 一進二出
WP6216 Cu100 (4~20)mA/(1~5)V DC
WP6217 Pt10 (4~20)mA/(1~5)V DC
WP6218 Pt100 (4~20)mA/(1~5)V DC

注：訂貨時須***注明量程范圍 (范圍內可任意選擇)。
訂貨指南:
用戶需要熱電阻Pt100型溫度變送器溫度范圍0~200℃，
訂貨型號：WP6214（Pt100 0~200℃）
