WP201/202系列隔離轉換模塊

產品名稱：WP201/202系列隔離轉換模塊
產品編號：16179-517
產品型號：WP201/202
更新時間：2010.11.16
瀏覽次數：
更多產品圖片：

產品詳細介紹：
WP201/202系列隔離轉換模塊采用小型導軌式結構表面封裝工藝,大大提高模塊的抗干擾能力，能將溫度、壓力、流量、位移、標準電壓、標準電流等模擬信號轉換成與之相隔離的標準電壓或電流信號輸出，可廣泛用于冶金、化工、石化、造紙、印染、釀造、煙草、航天基地等領域?？芍庇^顯示測量值，可對參數進行修改，便于現場調試與操作。兩路變送輸出相互隔離并具有電流、電壓輸出的選擇功能，也可針對不同范圍分別變送輸出，滿足現場多樣化需求。
 產品外形




WP201系列隔離轉換模塊外形圖
WP202系列隔離轉換模塊外形圖
WP201安裝示意圖
WP202安裝示意圖
 原理框圖及接線圖

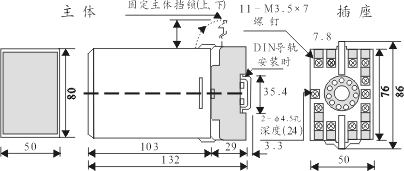

 WP模塊通用安裝示意圖（DIN導軌安裝或壁裝外形尺寸，單位：mm）
 模塊接線圖
 WP201系列隔離轉換模塊

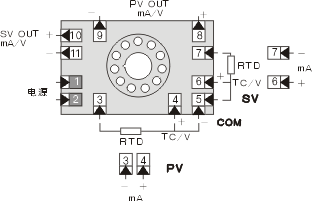

 WP201系列智能頻率轉換模塊接線圖

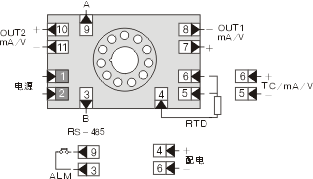

 WP202系列隔離轉換模塊接線圖

201/202系列隔離轉換模塊型譜表

型　　　　號

說　　　　明

WP-20

□
□□
□
□
□
 -□□
□
□
□



輸入通道
1
                   單路輸入
2
                   雙路輸入
輸入類型

TC
                 智能熱電偶溫度隔離變送
TR
                 智能熱電阻溫度隔離變送
IC
                 智能電流/電壓轉換模塊
DL
                 智能配電器（雙路輸入無此功能）
TI
                 其它類型轉換模塊
第一路
輸出方式

1
               第一路輸出為(1～5)V
2
               第一路輸出為(4～20)mA
3
               第一路輸出為（0～5）V
4
               第一路輸出為（0～10）mA
5
               第一路輸出為特殊規格變送輸出

第二路
輸出方式


0
             無第二路輸出
1
             第二路輸出為(1～5)V
2
             第二路輸出為(4～20)mA
3
             第二路輸出為（0～5）V

4


　第二路輸出為（0～10）mA

5
             第二路輸出為特殊規格輸出

第三路
輸出方式


0
           無第三路輸出（）
1
           第三路輸出為繼電器
2
           第三路輸出為SCR
3
           第三路輸出為SSR

4



  第三路輸出為RS-485通訊接口

PV輸入代碼

□
         參見輸入類型表
SV輸入代碼

□
       參見輸入類型表(單路輸入無此代碼)
供電方式

T
     AC90～265V開關電源供電(可省略)
W
     DC24V供電

輸出量程范圍
()
   輸出量程范圍
  選型舉例：·WP-201-TC224-03 (0～1300℃),用戶需單路輸入的熱電偶溫度隔離變送模塊，兩路輸
              出均為 4~20mA，帶485通訊，輸入類型為K型熱電偶，輸出量程范圍為0~1300℃。
            ·WP-202-TC220-0303 (0～1300℃),用戶需雙路輸入的熱電偶溫度隔離變送模塊，兩路
              輸出均為 4~20mA，輸入類型為K型熱電偶，輸出量程范圍為0~1300℃。
 智能頻率轉換模塊型譜表

型　　　　號

說　　　　明

WP-201
－□
□
□
□
□
□

  智能單路輸入數碼顯示轉換模塊

輸入類型
F
             智能頻率轉換模塊（頻率：0~7kHz）
輸入代碼

1
           適配三角波、正弦波、方波信號(500mV～24V)
2
           適配N(xiāo)PN、PNP三極管OC門信號
3
           適配無源觸點信號
4
           適配(8～220V)交流周波
通訊方式

0
         無通訊接口
8
         RS-485通訊接口
變送輸出

1
       輸出為(1～5)V
2
       輸出為(4～20)mA
3
       輸出為（0～5）V
4
       輸出為（0～10）mA
5
       特殊規格變送輸出
報警輸出

N
     無報警輸出
H
     上限報警輸出
L
     下限報警輸出
供電方式

T
   AC90～265V開關電源供電（可省略）
   選型舉例：WP201-F101-H-T,用戶需LED數碼顯示智能頻率轉換模塊,頻率為0～7kHz,適配三角波、
             正弦波、方波信號，無通訊接口，輸出為(1～5)V，上限報警輸出，供電方式為AC(90～
             265)V開關電源供電。
