WP6100-EX開關量輸出隔離安全柵
產品名稱：WP6100-EX開關量輸出隔離安全柵
產品編號：978-892
產品型號：WP6100-EX
更新時間：2010.11.17
瀏覽次數：
更多產品圖片：
|
 |
產品詳細介紹： |
| WP6100-EX系列開關量輸出隔離式安全柵，將安全區的電源通過開關或邏輯電平信號,控制驅動危險區的現場本安設備，它適用于驅動如電磁閥、聲光報警器等一些小功率本安設備。該產品需要獨立供電,電源、控制輸入和輸出三隔離。 |
| 產品外形 |
|
|
|
儀表外形尺寸：114.5×99×22.5(高×寬×深mm）
儀表安裝: 35mmDIN導軌式安裝 |
| 產品特點 |
防爆標志：[Exia]ⅡC
電 源：24V DC±10%
功 耗：約2.8W（每一路）
危險區信號輸出等效電路：
***大輸出電壓：24V
***小輸出電壓：12V（輸出電流60mA）
安全區信號輸入：
輸入開關閉合、晶體管導通或端子1、2之間邏輯電平≤1V、向危險區設備供電。
輸入開關打開，晶體管不導通或端子1、2之間邏輯電平≥4V，不向危險區設備供電。
******防爆電氣產品質量監督檢驗中心 (CQST)認證參數（9，10端子間）
U0：25V、I0：185mA，P0：1156mW、UM：250V
ⅡA：C0：2.79μF、L0：30mH
ⅡB：C0：0.48μF、L0：15mH
ⅡC：C0：0.11μF、L0：3，5mH
連接的現場設備及所處區域：
電磁閥、聲光報警器等現場本安設備
0區、1區、2區、ⅡA、ⅡB，T4～T6危險區 |
| 功能示意圖 |
|
|

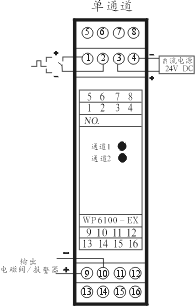

| 儀表接線圖 |
|
|
| 儀表選型 |
| 型號 |
輸入信號 |
輸出信號 |
開路電壓/短路電流 |
通道號 |
| WP6121-EX |
干接點 |
電磁閥/報警器 |
24V/35mA |
單通道 |
| WP6123-EX |
干接點 |
電磁閥/報警器 |
24V/45mA |
單通道 |
| WP6125-EX |
干接點 |
電磁閥/報警器 |
24V/60mA |
單通道 |
訂貨指南:
用戶需要現場為電磁閥，輸入為繼電器觸點，電流為60mA的安全柵。
訂貨型號：WP6125-EX | |
