SWP-LED雙回路數字顯示控制儀/光柱顯示控制儀
產品名稱：SWP-LED雙回路數字顯示控制儀/光柱顯示控制儀
產品編號：123324-466
產品型號：0
更新時間：2010.11.16
瀏覽次數：
更多產品圖片：
|
 |
產品詳細介紹： |
|
SWP-LED系列數字顯示雙回路控制儀/光柱顯示控制儀采用微處理器進行控制運算。 |
|
SWP-LED系列雙回路光柱顯示控制儀集數字儀表與模擬儀表于一體，可對溫度、壓力、液位、速度等測量信號進行數字量顯示控制（高亮度LED數碼顯示）及相對模擬量顯示（光柱顯示），使測量值的顯示更為清晰直觀。 |
|
一、 主要特點 |
|
1、 SWP系列雙回路數字顯示控制儀/光柱顯示控制儀可同時測量顯示兩路輸入信號，并且兩路輸入信號可為不同分度號。 |
|
2、 可分別帶有兩路模擬量變送輸出與繼電器報警輸出，適用于各種測試控制場合。 |
|
二、 儀表外形及接線圖（以下為基本配線方式，特殊訂貨請參見隨機接線圖） |
|
型號 |
SWP-D823系列 |

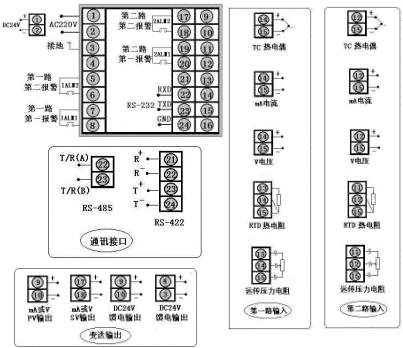

接 線 圖 |
|
儀表外形 |
儀表尺寸:160×80×140mm
開孔尺寸:152×76mm
重 量:400g |
|
|
型號 |
SWP-T823系列（橫式） |
|
儀表外形 |
儀表尺寸:160×80×140mm
開孔尺寸:152×76mm
重 量:400g |
|
型號 |
SWP-S823系列 |
|
儀表外形 |
儀表尺寸:80×160×140mm
開孔尺寸:76×152mm
重 量:400g |
|
型號 |
SWP-T823系列（豎式） |
|
儀表外形 |
儀表尺寸:80×160×140mm
開孔尺寸:76×152mm
重 量:400g |
|
型號 |
SWP-D923系列 |

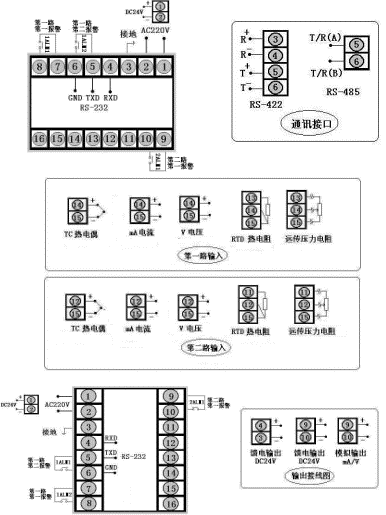

接 線 圖 |
|
儀表外形 |
儀表尺寸:96×96×140mm
開孔尺寸:92×92mm
重 量:400g
|
|
|
型號 |
SWP-D423系列 |

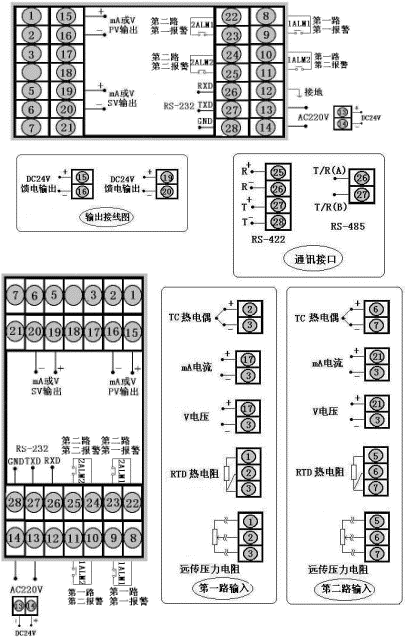

接 線 圖 |
|
儀表外形 |
儀表尺寸:48×96×140mm
開孔尺寸:45×92mm
重 量:240g
|
|
|
型號 |
SWP-S423系列 |
|
儀表外形 |
儀表尺寸:48×96×140mm
開孔尺寸:45×92mm
重 量:240g
|
|
型號 |
SWP-D723系列 |

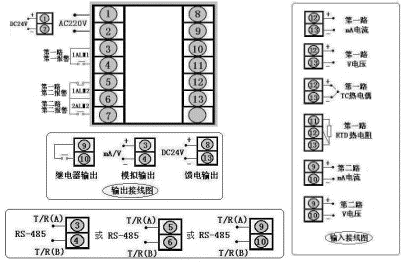

接 線 圖 |
|
型號 |
儀表尺寸:72×72×110mm
開孔尺寸:68×68mm
重 量:240g
|
| |
|
三、 SWP-LED系列雙回路數字顯示控制儀型譜表 |
|
型 號 |
代 碼 |
說 明 |
|
SWP - |
□ □ □□- □ □ □-□□/□□ □- □/ □ □ - □- □ |
|
|
外形特征 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
外形尺寸 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
96×48mm（橫） 48×96mm（豎） |
|
72×72mm |
|
160×80mm（橫） 80×160mm（豎） |
|
96×96mm | |
|
控制作用 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
通訊方式 |
□ |
|
|
|
|
|
|
|
|
|
|
參見"通訊方式" |
|
|
□ |
|
|
|
|
|
|
|
|
|
參見"輸出方式" |
|
|
□ |
|
|
|
|
|
|
|
|
參見"變送輸出方式" |
|
|
□□ |
|
|
|
|
|
|
|
參見"輸入類型" |
|
|
□□ |
|
|
|
|
|
|
參見"輸入類型" |
|
|
|
|
|
|
|
|
|
無報警（可省略） |
|
位式上限控制/報警 |
|
位式下限控制/報警 | |
|
|
|
|
|
|
|
|
無報警（可省略） |
|
位式上限控制/報警 |
|
位式下限控制/報警 | |
|
|
|
|
|
|
|
無報警（可省略） |
|
位式上限控制/報警 |
|
位式下限控制/報警 | |
|
|
|
|
|
|
無報警（可省略） |
|
位式上限控制/報警 |
|
位式下限控制/報警 | |
|
饋電輸出 |
|
|
|
|
供電方式 |
|
|
DC24V供電 |
|
AC90～265V供電（開關電源） |
|
AC220V供電（線性電源，可省略） | | |
|
四、 SWP-LED系列光柱測量顯示控制儀型譜表 |
|
型 號 |
代 碼 |
說 明 |
|
SWP - |
T □ □□- □ □ □-□□/□□ □- □/ □ □- □- □ □ |
|
|
外形尺寸 |
8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
160×80mm（橫） 80×160mm（豎） |
|
控制作用 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
通訊方式 |
□ |
|
|
|
|
|
|
|
|
|
|
|
參見"通訊方式" |
|
第一路輸出方式 |
□ |
|
|
|
|
|
|
|
|
|
|
參見"變送輸出方式" |
|
第二路輸出方式 |
□ |
|
|
|
|
|
|
|
|
|
參見"變送輸出方式" |
|
第一路輸入類型 |
□□ |
|
|
|
|
|
|
|
|
參見"輸入類型" |
|
第二路輸入類型 |
□□ |
|
|
|
|
|
|
|
參見"輸入類型" |
|
|
|
|
|
|
|
|
|
|
無報警（可省略） |
|
位式上限控制/報警 |
|
位式下限控制/報警 | |
|
|
|
|
|
|
|
|
|
無報警（可省略） |
|
位式上限控制/報警 |
|
位式下限控制/報警 | |
|
|
|
|
|
|
|
|
無報警（可省略） |
|
位式上限控制/報警 |
|
位式下限控制/報警 | |
|
|
|
|
|
|
|
無報警（可省略） |
|
位式上限控制/報警 |
|
位式下限控制/報警 | |
|
饋電輸出 |
|
|
|
|
|
供電方式 |
|
|
|
DC24V供電 |
|
AC90～265V供電（開關電源） |
|
AC220V供電（線性電源，可省略） | |
|
外形特征 |
|
| |
|
★ 輸入類型 |
|
代碼 |
輸入類型 |
測 量 范 圍 |
代碼 |
輸入類型 |
測 量 范 圍 |
代碼 |
輸入類型 |
測 量 范 圍 |
|
01 |
B |
400～1800 ℃ |
09 |
Pt100.1 |
-99.9～199.9℃ |
17 |
30～350Ω |
-1999～99999 d |
|
02 |
S |
0 ～1600 ℃ |
10 |
Cu50 |
-50.0～150.0 ℃ |
18 |
特 殊 規 格 |
用 戶 特 定 |
|
03 |
K |
0 ～1300 ℃ |
11 |
Cu100 |
-50.0～150.0 ℃ |
19 |
4～20 mA開方 |
-1999～99999 d |
|
04 |
E |
0 ～1000 ℃ |
12 |
4～20 mA |
-1999～99999 d |
20 |
0～10mA開方 |
-1999～99999 d |
|
05 |
T |
-200～400 ℃ |
13 |
0～10 mA |
-1999～99999 d |
21 |
1～ 5 V開方 |
-1999～99999 d |
|
06 |
J |
0 ～1200 ℃ |
14 |
1～5 V |
-1999～99999 d |
22 |
0～5 V開方 |
-1999～99999 d |
|
07 |
Wre |
0 ～2300 ℃ |
15 |
0～5 V |
-1999～99999 d |
23 |
可切換輸入 |
詳見下表 |
|
08 |
Pt100 |
-200～650 ℃ |
16 |
0～20 mA |
-1999～99999 d |
24 |
頻率輸入 |
0～5kHz | |
|
★ 全切換輸入只需設定儀表二級參數，即可切換輸入多種分度號，可輸入分度號如下： |
|
代碼 |
輸入類型 |
代碼 |
輸入類型 |
代碼 |
輸入類型 |
代碼 |
輸入類型 |
代碼 |
輸入類型 |
|
01 |
B |
05 |
T |
09 |
Pt100.1 |
14 |
1～5 V |
18 |
1～ 5V開方 |
|
02 |
S |
06 |
J |
10 |
Cu50 |
15 |
0～5 V |
19 |
0～5V開方 |
|
03 |
K |
07 |
WRe |
12 |
4～20 mA |
16 |
4～20 mA開方 |
|
|
|
04 |
E |
08 |
Pt100 |
13 |
0～10 mA |
17 |
0～10mA開方 |
|
| |
|
★ 變送輸出方式 |
|
選型代碼 |
0 |
2 |
3 |
4 |
5 |
8 |
|
輸出方式 |
無輸出 |
4～20mA |
0～10mA |
1～5V |
0～5V |
特殊規格 | |
|
★ 通訊方式 |
|
選型代碼 |
0 |
2 |
4 |
8 |
9 |
|
通訊方式 |
無通訊 |
RS-232 |
RS-422 |
RS-485 |
特殊規格 | |
|
★ 同種分度號，選型代碼和儀表編程代碼不同，在儀表設定時請注意。 |
|
★ 注：D423只能做兩個報警，即每路各一個報警。 |
|
★ 型號舉例： |
|
SWP-D823-212－10/09-HL/HL-P-W |
|
測量顯示，通訊方式為RS232，第一路輸出方式為繼電器輸出，第二路輸出方式為4～20mA，第一路輸入類型為CU50，第二路輸入類型為Pt100.1，第一路第一報警為上限報警，第一路第二報警為下限報警，第二路第一報警為上限報警，第二路第二報警為下限報警，DC24饋電輸出，供電方式DC24V。 | |
