SWP-CT80低功耗現場LCD顯示溫度變送控制器（電池供電）
產品名稱：SWP-CT80低功耗現場LCD顯示溫度變送控制器（電池供電）
產品編號：124457-332
產品型號：3
更新時間：2010.11.16
瀏覽次數：
更多產品圖片：
|
 |
產品詳細介紹： |
| SWP-CT80溫度現場變送控制器是本公司推出新一代xj****的現場變送單元。該變送器采用xj****的低功耗CPU配合大屏幕LCD顯示，采用鋰電池供電，可提供長達二年以上的連續工作時間，免維護。采用鋁合金外殼進口的高精度的鉑電阻傳感器或熱電偶傳感器，抗腐蝕，抗過載，穩定性好，精度高，集測量顯示變送，控制，通訊為一體?？蓱?yīng)用于石油，化工、冶金等部門各種腐蝕和非腐蝕性液體和氣體測量與控制。 |
|
| 儀表技術指標： |
| 測量范圍 -200℃～ 600℃ |
| 精 度 0.5%或0.2% |
| 防爆類型 普通型（非防爆） |
| 隔爆型（dIIBT4） |
| 外形尺寸 低功耗LCD顯示：Φ80×80 |
| 使用環境 相對濕度≤90%，溫度-10～50攝氏度 |
| 介質溫度 -20℃ ～ +70℃ |
| 防護等級 IP65 |
| 連接方式 M20×15mm或根據用戶要求 |
|
通訊功能 RS485或RS232通訊方式（波特率 1200～9600pbs） |
|
工作原理 |
|

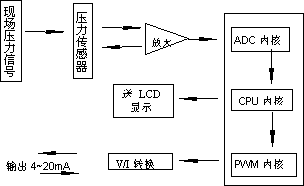

儀表通過壓力傳感器把壓力信號變?yōu)殡娦盘?，再由前置放大器把此電信號放大濾波，送往CPU的A/D轉換模塊進 |
|
行模擬量到數字量的變換。***后由CPU進行數據處理并顯示及PWM輸出。原理框圖如下： |
|
|
|
|
| 接線方式 外形結構圖 |
  |
| 型號命名 |
|
型 號 |
代 碼 |
說 明 |
|
SWP－CT80－ |
□ |
□ |
□ |
□ |
□ |
□ |
|
|
通訊 |
0 |
|
|
|
|
|
無通訊 |
|
2 |
|
|
|
|
|
RS-232 |
|
8 |
|
|
|
|
|
RS-485 |
|
輸出方式 |
00 |
|
|
|
|
無輸出 |
|
02 |
|
|
|
|
4～20mA |
|
過程連接方式和材料 |
R |
|
|
|
外螺紋G1/2（不銹鋼 1Gr18Ni9Ti） |
|
G |
|
|
|
外螺紋M20×1.5（不銹鋼 1Gr18Ni9Ti） |
|
外殼類型 |
A |
|
|
鋁外殼無現場指示，防護等級IP65 |
|
輸入類型、測量范圍 |
|
|
輸入類型 |
測量范圍 |
|
03 |
|
K |
0 ～600 ℃ |
|
04 |
|
E |
0 ～600 ℃ |
|
05 |
|
T |
-200～400 ℃ |
|
06 |
|
J |
0 ～1200 ℃ |
|
09 |
|
Pt100.1 |
-199.9～199.9℃ |
|
10 |
|
Cu50 |
-50.0～150.0 ℃ |
|
11 |
|
Cu100 |
-50.0～150.0 ℃ |
|
傳感器長度 |
L |
見外形結構圖，填上具體的數值，單位mm | |
| |
| 例：SWP－CT80－202R－A－03－（100） |
| 現場溫度顯示控制表，帶RS－232通訊，4～20mA輸出，外螺紋G1/2 連接，溫度傳感器長度為100mm，鋁合金外殼無現場指示，防護等級IP65，測量范圍0～600℃。 |
| *溫度變送器環境溫度＞60℃時請訂貨時注明 |
 | |
