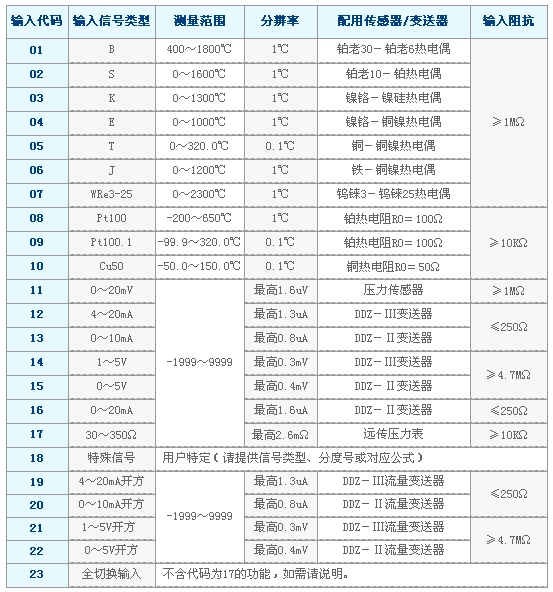

智能數顯儀表概述、通用主要技術參數、通用輸入類型表
產品名稱：智能數顯儀表概述、通用主要技術參數、通用輸入類型表
產品編號：134532-175
產品型號：1
更新時間：2010.11.16
瀏覽次數：
更多產品圖片：
|
 |
產品詳細介紹： |
|
本系列產品采用表面封裝模塊化工藝，大大提高了儀表的抗干擾能力，具有顯示、控制、變送、通訊、wn****信號輸入等功能，適用于溫度、濕度、壓力、液位、瞬時流量、速度等多種物理量檢測信號的顯示及控制，并能對各種非線性輸入信號進行高精度的線性校正。 可廣泛用于電力、冶金、化工、石化、造紙印染、釀造、煙草、航天基地等領域。
采用***新無跳線技術，使輸入端口具備wn****信號輸入功能，只需通過改變內部參數，即可實現多種輸入信號（各種熱電偶、熱電阻、遠傳壓力、mV、標準電壓/標準電流信號）之間的輕松切換。線路板經過優化設計及生產工藝不斷完善，降低了溫度漂移、提高了抗干擾性能，確保產品在長期工作中的穩定性和可靠性。
采用高亮度LED數碼顯示和高分辨率光柱顯示（比例顯示），使測量/控制值的顯示更為清晰直觀。
輸出回路均采用光電隔離, 抗干擾能力強?？蓭Т型ㄓ嵔涌冢膳c各種帶串行接口的設備進行雙向通訊，組成網絡控制系統。
具備多種標準外形尺寸,能適用各種測量控制場合。 整機采用卡入式結構,安裝十分簡便。 |
有關說明：
(1)顯示顏色
LED數碼管有紅色、黃綠色二種顏色 , 光柱有紅色和綠色兩種顏色可供選擇。帶單屏數字顯示的儀表，出廠默認LED為紅色；帶雙屏數字顯示的儀表，出廠默認主屏為紅色 , 副屏為黃綠色；光柱儀表出廠默認為紅色。若需更換顯示顏色，可在訂貨時說明。
(2) 三屏數字顯示儀表,默認三屏均為紅色。
(3)儀表出廠時測量精度等級默認為0.5級,需0.2級訂貨時請說明。
(4) 儀表接線端子說明：   為儀表輸入端子符號   為儀表輸出端子符號
(5)本選型儀表接線圖如有改動，恕不另行通知，請以隨機接線圖為準。 | |
|
輸入信號
|
模擬量 ·熱電偶: B、S、K、E、J、T、WRe3~25等
·熱電阻: Pt100、Cu50、Pt100.1
·電 流: 0～10mA、4mA～20mA等（輸入阻抗≤250Ω）
·電 壓: 0～5V、1V～5V、mV等（輸入阻抗≥1MΩ）
·遠傳壓力電阻：30Ω～350Ω |
|
輸出信號 |
模擬量輸出 ·DC 4mA～20mA (負載電阻≤750Ω)
·DC 0～10mA (負載電阻≤1.5KΩ)
·DC 1V～5V (負載電阻≥250KΩ)
·DC 0～5V (負載電阻≥250KΩ)
開關量輸出 ·繼電器控制輸出:
觸點容量（阻性負載）—AC220V/3A；DC24V/3A
·可控硅過零觸發脈沖輸出(SCR)—可觸發600V/100A可控硅
·固態繼電器控制信號輸出（SSR）—輸出DC9V/30mA
·可控硅過零觸發輸出—雙向可控硅600V/5A
通訊方式 ·RS-232C,RS-485
波特率 ·300bps～9600bps（自由設定）
饋電輸出 ·DC 24V，負載≤30mA |
|
特性 |
測量精度 ·數字：±0.5%FS±1字 ·光柱：±1%FS
分 辨 率 ·數字顯示：±1字 ·光柱顯示：±1線
顯示范圍 ·數字：-1999～9999 ·光柱：0～100%
顯示方式 ·四位高亮度LED數碼顯示 ·101線高分辨率光柱顯示
·發光二極管工作狀態顯示 ·單屏數碼顯示/雙屏數碼顯示
·單屏數碼+單光柱顯示 ·雙屏數碼+雙光柱顯示
控制方式 ·可選擇上限、下限或上上限、下下限控制
控制設定值 ·控制設定值和回差值全量程內自由設定
溫度補償 ·0～50℃溫度自動補償
參數設定 ·面板輕觸式按鍵數字設定 ·參數設定值斷電后長久保存
·參數設定值密碼鎖定
保護方式 ·熱電偶/熱電阻輸入斷線報警 ·繼電器輸出狀態LED指示
·輸入超／欠量程報警 ·輸入超范圍閃爍報警
·工作異常自動復位 |
|
電磁兼容 |
電源及I/O端子均通過2KV/5KHz的群脈沖抗干擾實驗IEC NS61000-4A(電快速瞬變脈沖群、浪涌),±2KV/5KHz在質量、抗干擾能力及安全標準方面符合******標準。 |
|
使用環境 |
環境溫度 ·-30～70℃
相對濕度 ·≤85% 無凝露 避免在帶有腐蝕性和易燃易爆氣體中使用
供電電壓 ·線性電源 ·AC190V～240V
·開關電源 ·AC/DC 90V～265V ·AC/DC 22V～26V
功 耗 ·≤5W（AC 190V～240V 線性電源）
·≤4W（AC /DC85V～265V 開關電源）
·≤6W（AC/DC 22V～26V 開關電源） | |
 | |
