雙回路數字/光柱顯示控制儀

產品名稱：雙回路數字/光柱顯示控制儀
產品編號：14957-229
產品型號：1
更新時間：2010.11.16
瀏覽次數：
更多產品圖片：

產品詳細介紹：
雙回路數字/光柱顯示控制儀 采用xj****的微處理器進行智能控制,適用于溫度、濕度、壓力、液位、瞬時流量、速度等多種物理量檢測信號的顯示及控制，并能對各種非線性輸入信號進行高精度的線性校正。
    可同時對兩路信號分別進行顯示及控制，兩路輸入信號亦可為不******型的信號。輸入端口均具備wn****信號輸入，只需通過儀表菜單的簡單選定，即可實現不******型輸入信號（各種熱電偶、熱電阻、標準電壓/標準電流信號）之間的輕松切換，提高了儀表的通用性和可靠性
    采用高亮度LED數碼顯示和高分辨率光柱顯示（比例顯示），使測量/控制值的顯示更為清晰直觀。顯示方式有兩種：雙屏數碼顯示、雙屏數碼+雙光柱顯示；控制方式：兩路相互獨立的繼電器控制/報警輸出或模擬量變送輸出。
   輸出回路均采用光電隔離，抗干擾能力強?？蓭Т型ㄓ嵔涌?。
 產品外形

外形：96×48×115mm
開孔尺寸：92×45mm
外形：48×96×115mm
開孔尺寸：45×92mm
外形：96×96×115mm
開孔尺寸：92×92mm
外形：160×80×115mm
開孔尺寸：152×76mm



外形：160×80×115mm
開孔尺寸：152×76mm
外形：80×160×115mm
開孔尺寸：76×152mm
外形：80×160×115mm
開孔尺寸：76×152mm

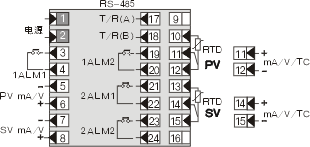

 產品接線圖
 96×48、48×96儀表接線圖
 96×96儀表接線圖
 160×80、80×160儀表接線圖

型譜表
型  號
   說   明
WP-
□□
□
□□
-□
□
□
-□□
□□
-□
□
□□
□

外形特征
D
                        雙屏橫式顯示
DS
                        雙屏豎式顯示
T
                        雙屏雙光柱豎式顯示
TX
                        雙屏雙光柱橫式顯示
外形尺寸

4
                      96X48mm(橫式) 48X96mm(豎式)
8
                      160X80mm(橫式)80X160mm(豎式)
9
                      96X96mm（方式）
控制作用

21
                    測量顯示
23
                    測量顯示帶上、下限控制/報警
通訊方式

0
                  無通訊接口
2
                  RS-232C通訊接口
8
                  RS-485通訊接口
PV
輸出方式

0
                無輸出
1
                繼電器輸出
2
                (4～20)mA輸出
3
                (0～10)mA輸出
4
                (1～5)V輸出
5
                (0～5)V輸出
6
                SCR可控硅過零觸發脈沖輸出
7
                SSR固態繼電器控制信號輸出
8
                特殊規格變送輸出
SV
輸出方式

0
              無輸出
1
              繼電器輸出
2
              (4～20)mA輸出
3
              (0～10)mA輸出
4
              (1～5)V輸出
5
              (0～5)V輸出
6
              SCR可控硅過零觸發脈沖輸出
7
              SSR固態繼電器控制信號輸出
8
              特殊規格變送輸出
PV
輸入類型

□
            參見“輸入類型表”
SV
輸入類型

□
          參見“輸入類型表”
PV報警

N
        無控制/報警（可省略）
H
        PV為上限報警
L
        PV為下限報警
SV報警

N
      無控制/報警（可省略）
H
      SV為上限報警
L
      SV為下限報警
饋電輸出

N
    無饋電輸出（相同則可省略）
P
    單路DC24V饋電輸出(只供80系列
2P
    雙路DC24V饋電輸出(只供80系列
供電方式

T
  AC(90～265)V開關電源供電(可省略)
★選型舉例：WP-D821-000-2323－N; WP-D823-011-0808-HL
