單回路聲光報警控制儀

產品名稱：?jiǎn)位芈仿暪鈭?bào)警控制儀
產品編號：141754-197
產品型號：0
更新時間：2010.11.16
瀏覽次數：
更多產品******：

產品詳細介紹：
單回路聲光報警控制儀 采用xj****的微處理器進行智能控制,可與本公司各種控制儀表或其它接點式檢測控制儀表配套使用。
    可方便拼裝成多回路報警系統。
    現場可任意選擇常開或常閉輸入方式。
    單片機技術，光電隔離，內置蜂鳴器，整機抗干擾能力極強。半導體平面發光器件，亮度高、色柔和、功耗低，并聯驅動，工作壽命長，且燈屏更換方便。插入式電路板結構，有繼電器觸點輸出和電壓輸出等多種輸出方式便于維護和操作。
 主要技術參數
輸入信號
  開關量     ·無源接點開關量（常開或常閉）
 電平       ·供音響使用的控制信號，高電平≥4V
輸出信號
  開關量輸出 ·輸出一對無源常開觸點開關（報警時閉合），觸點動作同步
             于報警音響
           ·直流電平信號輸出＞4V
           ·無源開關量（常開：報警時閉合）
           ·觸點容量：3A/24V DC；0.7A/110V AC(阻性負載)
特性
  測量通道   ·單通道
 消音測試   ·外接消音測試按鈕功能
 顯示方式   ·斜面發光管工作狀態顯示 ·平面發光管工作狀態顯示
使用環境
  環境溫度   ·0～50℃
 相對濕度   ·≤85% RH 無結霜、無腐蝕性氣體
 供電電源   ·DC24V±5% 線路輸入電阻≤50Ω
 功　　耗   ·報警時1.8W,無報警時0.1W
 產品外形

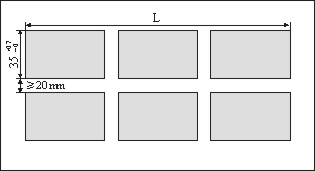

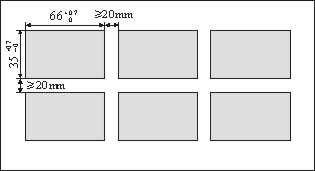

 密集安裝的開孔尺寸（單位：mm）  點陣式安裝的開孔尺寸（單位：mm）

M=(40×m)-5
L=(80×n)-14
M:每列報警器的個數
n:每排報警器的個數
條列式安裝的開孔尺寸

L=(80×n)-14
n:每排報警器的個數
 報警功能
報警器
正常
報警
確認
恢復正常
確認前恢復
確認
燈光
音響
 注：
燈滅
閃光
平光
無聲
發聲
型譜表

型　　　　　號

說　　　　　明

WP-

□
□
□□
-□
-□
-□
-□
-□



外形特征
B
              　大屏幕閃光指示，聲光報警
外形尺寸

8
               80×40×120mm
控制作用


01
         　閃光報警（帶繼電器輸出）
發光管顏色
R
        紅色
G
        綠色
Y
           ******
發光管外形

1
         平面
2
         斜面
輸入類型
A
       接點式閉路報警
B
       接點式開路報警
C
       標準TTL電平(訂貨時請標明輸入范圍)
D
       特殊規格
記憶報警
         不帶記憶報警功能(可省略)
K
     帶記憶報警功能
供電方式

W
   DC 24V供電
